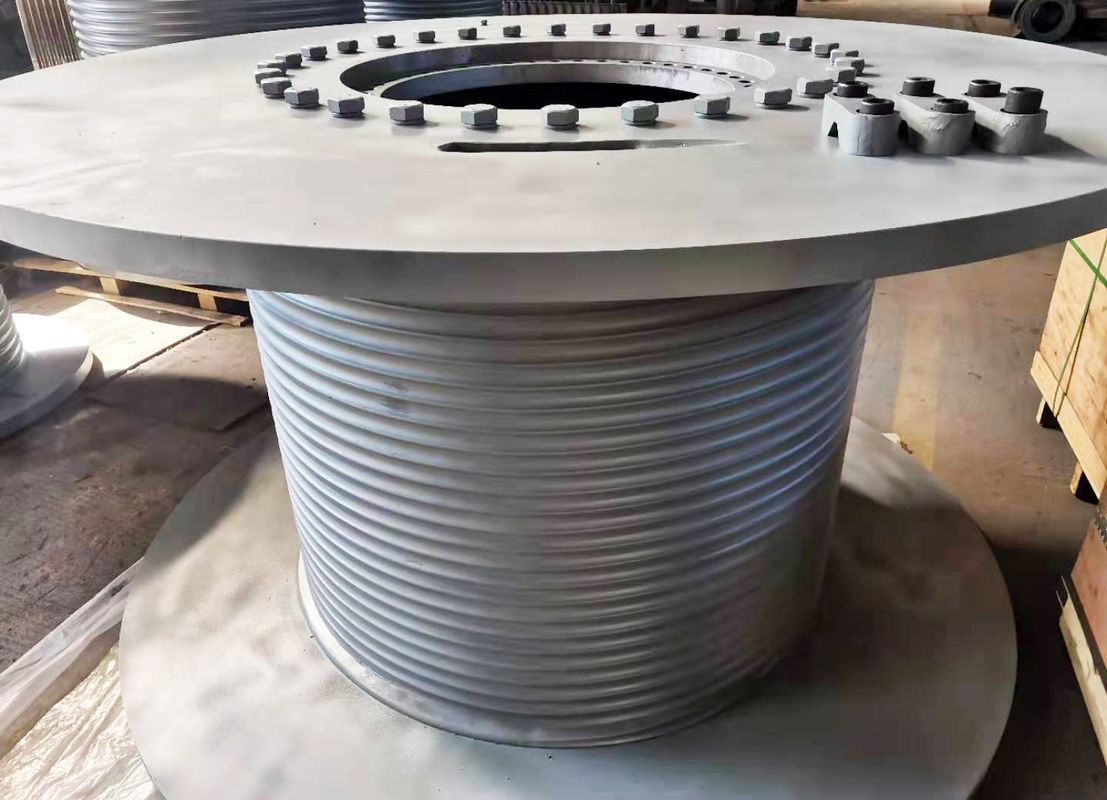

34 مم كابل مخدد

عادي الكربون الصلب Lebus الأخاديد 34mm حبل ونش طبل

معلمات تصميم طبل ونش حبل الأسلاك

1. قطر الاسطوانة

2. العرض بين الشفاه

3. حبل الأسلاك أو قطر الكابل

4. اتجاه دوران حبل السلك: اليسار واليمين

7. مادة الاسطوانة

8. قطر شفة

9. أقصى حمل عمل من حبل السلك

10. السعة القصوى للحبل السلكي / الكابل

11. زاوية موضع الأسطوانة والبكرة الثابتة

12. وضع دخول الحبل

13. إن أمكن ، قدم رسومات مفصلة للأسطوانة:

ملاحظة: الأسطوانة مقسمة إلى نوع متكامل ونوع مقسم ، يحتاج التكامل إلى معالجة الرسم.

يحتاج الانقسام إلى القطر الداخلي والقطر الخارجي والطول وقطر حبل السلك واتجاه أخدود الحبل (يسارًا أو يمينًا)

خصائص الأخاديد

1. لديها أخدود خاص لجعل التخزين المؤقت للحبل السلكي منظم وقوة موحدة على كل طبقة.

2. يمكن حساب القوى الدقيقة التي فرضها الحبل على الأسطوانة.

3. التخزين المؤقت تحت السيطرة الكاملة ، والذي يمنع الطبقات السفلية من التكسير أو الضغط بواسطة الطبقات العليا

4. مع الأخدود ، يكون الأخدود المستمر في الأسطوانة موازيًا للفلنجة باستثناء نقطتي تقاطع في كل Revelution حيث يتحرك الأخدود عبر الأسطوانة نصف درجة لإعطاء خطوة سحب لكل خطوة.

هيكل المخطط التفصيلي للرسم

المعايير الفنية

تكنيك المعالجة
