تفاصيل المنتج:
شروط الدفع والشحن:
|

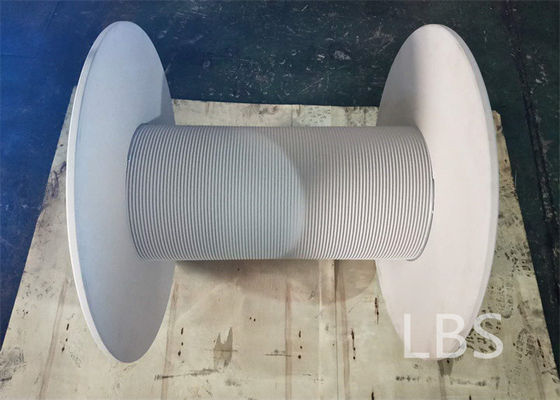

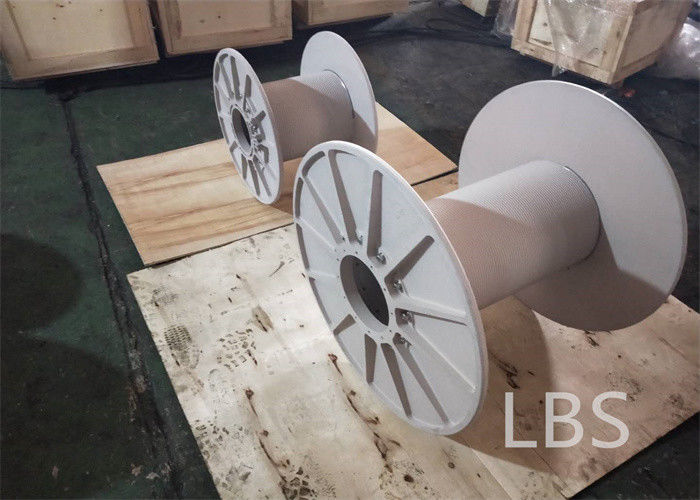

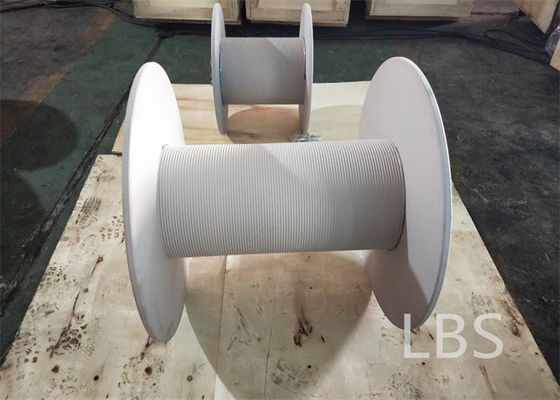

| اسم المنتج: | Lebus مخدد ونش طبل | مادة: | Q355B الصلب |
|---|---|---|---|
| نوع الأخدود: | الأخاديد الحلزونية | المعالجة السطحية: | رذاذ ساخن من الزنك |
| لون السطح: | رمادي | بناء: | ملحومة |
| ضياء الحبل: | 6 مم / 8 مم | طبقة: | طبقة واحدة |
| يستخدم: | ونش الجمعية | قدرة الحبل: | 30 م |
| إبراز: | أسطوانة الكابلات الفولاذية CCS,أسطوانة الكابلات الفولاذية 900 مم,أسطوانة ونش الإرساء 900 مم |
||
إن رافعة أخدود الكابلات Lebus التي طورتها شركتنا تحل المشاكل التالية:
1. يمكن لف حبل السلك الفولاذي في طبقات متعددة بدون حبل غير منظم.
2. سرعة لف حبل الأسلاك ليست مقيدة.
3. الحمولة موزعة بالتساوي بين الحبال السلكية.
4. تحت ظروف الحمل ، لا عض الحبل أو نط الحبل بين الحبال السلكية ؛
5. تقليل الضرر من حبل الأسلاك وتحسين السلامة.
6. تقليل وقت تعطل استبدال حبل الأسلاك ، إلى حد كبير تحسين كفاءة العمل.
بعد استخدام عدد كبير من ورقة البيانات: إطالة عمر خدمة الحبل السلكي بأكثر من 500٪
تستخدم على نطاق واسع في المنصات البحرية ، وآلات البترول ، وآلات الحفاظ على المياه ، وآلات الموانئ ، ومعدات رفع الآلات الهندسية الكبيرة.
تحتوي أسطوانة الونش ذات الأخدود بشكل أساسي على الأنواع الثلاثة التالية من الهيكل
1 ، نوع الربط.في هذا الهيكل ، يتم أولاً تصنيع جسم أخدود الحبل إلى 4 قطع من البلاط ، ثم يتم تقطيع 4 قطع من أخدود البلاط وجسم الأسطوانة الخفيفة ولحامها معًا
2 ، متكامل ، هو أخدود الحبل يقع مباشرة على جسم الأسطوانة ، أخدود الحبل وجسم الأسطوانة كواحد.
3. قم بتوصيل نوع اللحام ، وجعل أخدود الحبل في جسم الأسطوانة ، ثم قم بتقطيعه إلى قطعتين من البلاط ، وقم بتوصيل اللحام بجسم الأسطوانة.
| تياسمه | معدات البناء والتعدين سبائك الصلب سلك حبل Lebus مخدد ونش طبل |
| سرعة الرافعة | 0.95-1.27 م / ث |
| تناوب السرعة | 720-960 ص / دقيقة |
| قطر الحبل | 3-30 ملم |
| نوع الرافعة | الأسلاك |
| دوران الاتجاه | يسار او يمين |
| طلب | رفع |
| معامل | يمكن تصميمها |
| طلب | التعدين أو التنقيب عن النفط أو منجم الفحم |
| قطر الاسطوانة | 900 ملم |
| عرض الأسطوانة | 600 ملم |
| لا: | قطر السلك (مم) | سحب القوة (كن) | اتجاه الدوران | قطر الأسطوانة (مم) | طبلالطول (مم) |
| 1 | 3 ~ 8 | 3~ 10 | اليد اليسرى اليد اليمنى | >160 | <1000 |
| 2 | 10 ~ 16 | 12~ 20 | اليد اليسرى اليد اليمنى | > 320 | <1000 |
| 3 | 18~ 24 | 20~ 80 | اليد اليسرى اليد اليمنى | > 480 | <1000 |
| 4 | 26~ 32 | 100~ 120 | اليد اليسرى اليد اليمنى | >640 | <1000 |
| 5 | 34~ 40 | 150~ 200 | اليد اليسرى اليد اليمنى | >800 | <1000 |
| 6 | 42~ 50 | 240~ 400 | اليد اليسرى اليد اليمنى | > 1000 | <1000 |
1. يجب أن تكون حواف الأسطوانة متعامدة مع جدار الأسطوانة في أي ظروف ، حتى تحت الحمل.
2. يجب أن يظل الحبل تحت الشد في عملية التخزين المؤقت بحيث يتم سحق الحبل ضد جدار الأخدود.عندما لا يستوفي التخزين المؤقت هذا الشرط ، يجب استخدام بكرة ضغط. يوصى عمومًا أن يكون شد الحبل 2٪ على الأقل كسر التوتر أو 10٪ حمل عمل.
3. يجب ألا يزيد مدى زاوية الأسطول بشكل عام عن 1.5 درجة ولا يقل عن 0.25 درجة.
4. عندما يلتف الحبل السلكي المنطلق من الأسطوانة حول الحزم ، يجب أن يكون مركز الحزم فوق مركز الأسطوانة.
5. يجب أن يظل الحبل مستديرًا ، وليس مفكوكًا ، حتى تحت الحمل الأقصى.
6. يجب أن يكون الحبل هيكل مضاد للدوران.
الثابتة والمتنقلة قياس تغيير قطر الحبل تحت حمولة مختلفة
