500m سعة الحبل طبل الرافعة لمعدات الرفع أو آلات السحب

500m سعة الحبل طبل الرافعة لمعدات الرفع أو آلات السحب

تقديم الشركة

شركتنا تخدم بشكل رئيسي آلات الرفع والآلات البحرية وآلات البترول وآلات حفظ المياه وآلات البناء والصناعات الأخرى.المنتجات الرئيسية هي آلة حفر النفط، آلة العمل على، آلة البئر، طبل شاحنة النفط والخيوط الخيوط (البرميل الرئيسي يتبنى libasi خط طوق مضاعفة) وملحقات معدات النفط،مصنعي لديه أكثر من عشر سنوات من خبرة الإنتاج، لحل الحبل في عملية لف الحبل، قضمة الحبل المشاكل الرئيسية.

خندق الحبل المقدمة مزدوجة يجعل حبل الأسلاك التلف سلسة، ويتم توزيع الحمل بالتساوي بين كل طبقة، وقد أثبتت الممارسة أن هذه التكنولوجيا يطيل كثيرا عمر الخدمة من الحبل السلكي،البيانات تظهر أنه يمكن أن يطيل عمر الحبل الأسلكي أكثر من 500٪، تقليل تلف الحبل السلكي، وتحسين السلامة، وتقليل المعدات الميكانيكية لاستبدال الحبل.


مقدمة المنتج

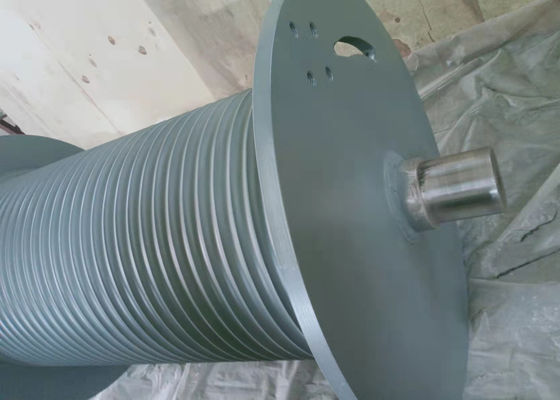

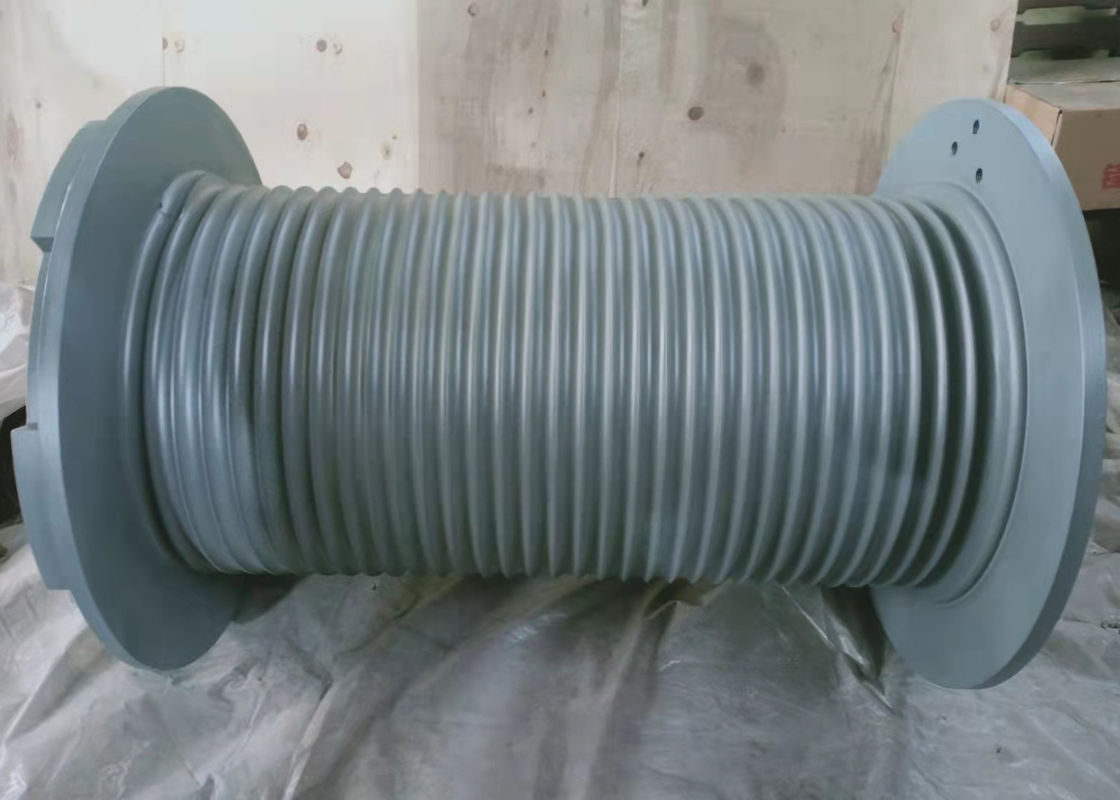

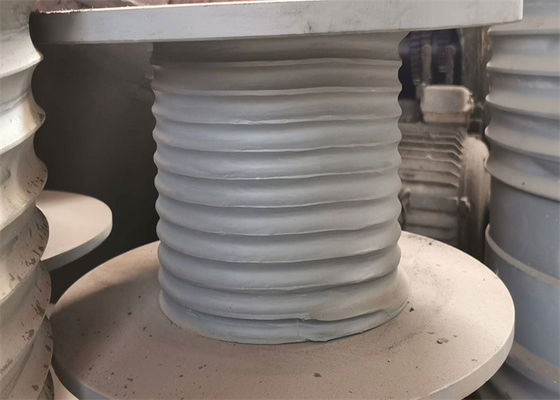

تم تصميم و إنتاج طبل الرافعة المزق LBS خصيصًا لتلبية التطبيق الذي يتم استخدامه له. وفقاً لقطر الحبل وطوله ونوع البناء، يمكننا تأكيد نمط الزقاق.

خصائص الطوابق

1. لديها خطف خاص لجعل سلك الحبل الملتوية منظمة ومتساوية القوة على كل طبقة.

2يمكن حساب القوى الدقيقة التي يفرضها الحبل على الطبل

3يتم التحكم بالكامل في التلوين مما يمنع الطبقات السفلية من أن تتحطم أو تضيق من قبل الطبقات العليا

4مع الخطوط،the continuous groove in the drum is parallel to the flange except for two crossover points on each Revelution where the groove moves across the drum half a pitch to give a pull pitch of movement for each pitch.

معايير التصميم من سلك الحبل الرافعة طبل

1قطر الطبل

2العرض بين الفلنجات

3قطر السلك أو الكابل

4اتجاه دوران الحبل السلكي: يسار ويمين

7مادة الطبل

8قطر الجهاز

9الحمل الأقصى للحبل السلكي

10السعة القصوى للحبل السلكي

11. زاوية وضع الطبل والقماش الثابت

12وضع دخول الحبل

13إذا أمكن، قدم رسومات مفصلة للطبل:

ملاحظة: يتم تقسيم الطبول إلى نوع متكامل ونوع مقسم ، والتي تحتاج إلى معالجة الرسم التكامل.

الحاجة إلى القسمة القطر الداخلي ، والقطر الخارجي ، والطول ، قطر الحبل السلكي ، واتجاه خندق الحبل (يسار أو يمين)

1، يجب تعيين الرافعة وفقًا لمتطلبات المواصفات. ارتفاع شبكة المواصفات لا يقل عن 2.0 متر ، وعرض الشبكة هو 2.4 متر ، وعمق الشبكة هو 2.0 متر.يتم تحديد الطريق على طول إمدادات الهواء وفقاً للحالة الفعلية للطريق، ومبدأ عدم التأثير على التشغيل الآمن.
2، بناء الرافعة قدر الإمكان لاستخدام حفرة البيك، وفقا لنوع الدعم المختلف للطريق يمكن أن تستخدم لدعم كوخ خشبي أو كوخ الفولاذ.يتم استخدام دعم الشبكة المرساة عندما يكون السقف سليما، وتستخدم دعم السقالات عندما يتم كسر السقف
3، 11.4KW أساس الرافعة الصغيرة يجب أن تستخدم صب الخرسانة، وتحديدها الأساسية هي 1.0×1.0×1.0 متر. الخرسانة الخرسانة والرمل والحجر (قطع بذور البطيخ) نسبة خليط من 1:2:2؛ نسبة السمنت المائي هي 0.4.
4، استخدمت الرافعة دعم السقالات، من الخارج إلى الإطار، بين الحظيرة والحظيرة مع الدعم الخشب أو سحب قضيب متصلة في كامل، الخصر، تساعد على أن تكون صارمة مرة أخرى صلبة.يجب أن لا تتجاوز المسافة بين الحظيرة 0.7 م. عندما يتم استخدام دعم الشبكة المرساة ، يكون المسافة بين صفوف البراغيث 800 × 800 مم.
5يجب تثبيت محرك الرافعة في الجانب الداخلي من عش الرافعة الصغيرة ، ويجب ألا تكون مساحة التشغيل أقل من 0.8 متر.ويتم وضع المفتاح بانتظام ولا يعيق عمل الموظفين.
6، أحكام أخرى وفقا لإجراءات التشغيل.

المخطط هيكل الرسم

تقنية المعالجة
