رافعة ونش هيدروليكي مخصصة طبل سلك حبل مع قطر رمح 12 مم

رافعة ونش هيدروليكي مخصصة بقطر رمح 12 مم حبل ونش طبل

تعريف عن الشركة

تخدم شركتنا بشكل أساسي آلات الرفع ، والآلات البحرية ، وآلات البترول ، وآلات الحفاظ على المياه ، وآلات البناء وغيرها من الصناعات.المنتجات الرئيسية هي آلة حفر النفط ، آلة صيانة الآبار ، آلة الآبار ، أسطوانة شاحنة النفط ورافعة الرافعة (البرميل الرئيسي يعتمد أخدود خطي مزدوج قابل للطي من libasi) وملحقات معدات النفط ، لدى مصنعي أكثر من عشر سنوات من الخبرة في الإنتاج ، لحل المشكلة حبل في عملية لف الحبل ، عض الحبل مشاكل كبيرة.

إن أسطوانة الونش هي جزء مهم من ونش منصة النفط ، ونش الأسطوانة

يتم تثبيت أحد طرفي حبل السلك الجرح في مقبس حبل الأسطوانة من خلال مشبك حبل ، والطرف الآخر

يتم إدخال عجلة التوجيه للسيارة السماء في مجموعة بكرة العربة ، ويتم تثبيت مجموعة بكرة العربة

مجهزة بخطافات وصنابير وخيوط أنابيب الحفر.عندما تعمل الرافعة ، يتم جرحها

يدرك حبل السلك الفولاذي الموجود على الأسطوانة عمل لف وإطلاق الحبل من خلال الدوران الإيجابي والسلبي للأسطوانة

تحمل الأسطوانة شد الحبل السريع للحبل السلكي ، ويجب أن يفي هيكل الأسطوانة بالقوة

في الخارج ، ولكن أيضًا للتأكد من أن حبل السلك متعرج بدقة.

مع تطوير رافعات التنقيب عن النفط في العقود الأخيرة ، تظهر الرافعات أكثر

شكل النقل وشكل الهيكل ، لكن قاعدة حبل اللف لأسطوانة الرافعة لم تتغير ، طورت شركتنا أخدود حبل LEBUS له مزايا واضحة.يمكن أن يقلل شكل خط مزدوج من أخدود حبل LEBUS ، مناسب لللف متعدد الطبقات ، بشكل فعال أو يتجنب ظاهرة اضطراب حبل الأسلاك الفولاذية.في عملية تصميم أسطوانة السحب ، تحتوي أسطوانة السحب على نطاق فتح كبير صغير ، اختيار القطر السفلي ، موضع كتلة التوجيه ، هيكل مقبس الحبل ، تباعد أخدود الحبل ، أخدود الحبل ، الزاوية الحلزونية للقسم المتوازي وقسم التسلق تؤثر على تأثير لف حبل الأسطوانة ، لأن هذا ، فإن دراسة هيكل وخصائص أسطوانة الرافعة ، ستساعد على تقليل أو تجنب ظاهرة حبل الرافعة في حقل النفط ، وإطالة استخدام حبل السلك وحياة الأسطوانة.

أخدود حبل مزدوج قابل للطي يجعل لف الحبل السلكي سلسًا ، وتحميله موزعة بالتساوي بين كل طبقة ، وقد أثبتت الممارسة أن هذه التكنولوجيا تطيل بشكل كبير من عمر خدمة الحبل السلكي ، وتظهر البيانات أنه يمكن أن يطيل عمر حبل السلك أكثر من 500٪ ، ويقلل من السلك تلف الحبل ، وتحسين السلامة ، وتقليل المعدات الميكانيكية لتعطل استبدال الحبل.


مقدمة المنتج

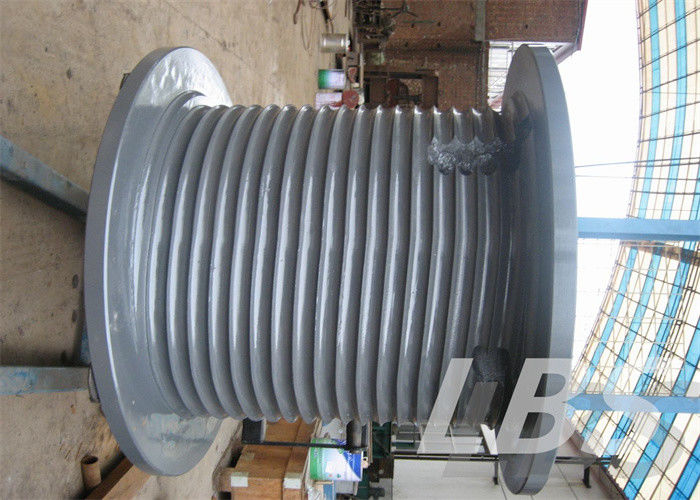

تم تصميم أسطوانة الرافعة المحززة LBS وإنتاجها خصيصًا لتلبية التطبيقات المستخدمة من أجلها.وفقًا لقطر الحبل وطوله ونوع البناء ، يمكننا تأكيد نمط الأخدود.

خصائص الأخاديد

1. لديها أخدود خاص لجعل التخزين المؤقت للحبل السلكي منظم وقوة موحدة على كل طبقة.

2. يمكن حساب القوى الدقيقة التي فرضها الحبل على الأسطوانة.

3. التخزين المؤقت تحت السيطرة الكاملة ، والذي يمنع الطبقات السفلية من التكسير أو الضغط بواسطة الطبقات العليا

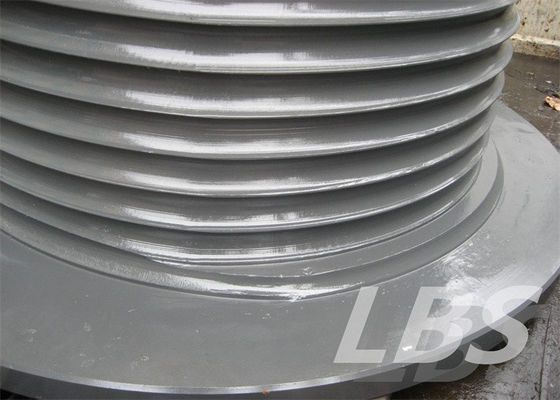

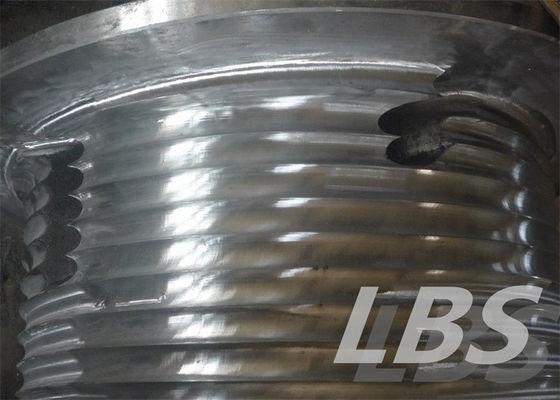

4. مع الأخدود ، يكون الأخدود المستمر في الأسطوانة موازيًا للفلنجة باستثناء نقطتي تقاطع في كل Revelution حيث يتحرك الأخدود عبر الأسطوانة نصف درجة لإعطاء درجة سحب للحركة لكل خطوة.

معلمات تصميم طبل ونش حبل الأسلاك

1. قطر الاسطوانة

2. العرض بين الشفاه

3. حبل السلك أو قطر الكابل

4. اتجاه دوران حبل السلك: اليسار واليمين

7. مادة الاسطوانة

8. قطر شفة

9. أقصى حمل عمل من حبل السلك

10. السعة القصوى للحبل السلكي / الكابل

11. زاوية موضع الأسطوانة والبكرة الثابتة

12. وضع دخول الحبل

13. إن أمكن ، قدم رسومات مفصلة للأسطوانة:

ملاحظة: الأسطوانة مقسمة إلى نوع متكامل ونوع مقسم ، يحتاج التكامل إلى معالجة الرسم.

يحتاج الانقسام إلى القطر الداخلي والقطر الخارجي والطول وقطر حبل السلك واتجاه أخدود الحبل (يسارًا أو يمينًا)

1 ، يجب ضبط الرافعة وفقًا لمتطلبات المواصفات.ارتفاع صافي مواصفاته لا يقل عن 2.0 متر ، والعرض الصافي 2.4 متر ، والعمق الصافي 2.0 متر.يتم تحديد الطريق على طول الإمداد الجوي وفقًا للوضع الفعلي للطريق ، ولا يؤثر المبدأ على التشغيل الآمن.
2 ، يمكن استخدام بناء الرافعة إلى أقصى حد ممكن لاستخدام حفر الحفر ، وفقًا لنوع الدعم المختلف للطريق لدعم سقيفة خشبية أو سقيفة فولاذية.يتم استخدام دعم شبكة المرساة عندما يكون السقف سليمًا ، ويتم استخدام دعم السقالات عند كسر السقف
3 ، 11.4KW يجب أن تستخدم قاعدة الونش الصغيرة صب الخرسانة ، مواصفاتها الأساسية هي 1.0 × 1.0 × 1.0 متر.نسبة خلط الأسمنت والرمل والحجر (قطع بذور البطيخ) 1: 2: 2 ؛نسبة الماء الأسمنت 0.4.
4 ، الرافعة المستخدمة دعم السقالات ، من الخارج إلى الإطار ، بين السقيفة والسقيفة مع دعم الخشب أو سحب قضيب متصل بالكامل ، الخصر ، تساعد على أن تكون صلبة الظهر صارمة.يجب ألا تزيد المسافة بين السقيفة عن 0.7 متر.عند استخدام دعم شبكة المرساة ، يكون التباعد بين صفوف البراغي 800 × 800 مم.
5. يجب تركيب محرك الونش في الجانب الداخلي من عش الونش الصغير ، ويجب ألا تقل مساحة التشغيل عن 0.8 متر ؛يوجد زر التشغيل على الرف ، ويتم وضع المفتاح بدقة ولا يجب أن يعيق تشغيل الأفراد.
6 ، أحكام أخرى وفقا لإجراءات العملية.

الهيكل التفصيلي للرسم

تكنيك المعالجة
