سريع السرعة عالية الكفاءة حبل ونش طبل رطل سبائك الصلب مخدد

سرعة عالية سلك حبل LBS مخدد سبائك الصلب ونش طبل

أسطوانة LBS هي نوع من أشكال الأخدود المناسب لللف متعدد الطبقات للحبل السلكي الذي يتم إدخاله من الخارج.نظرًا لأن هذا النوع من أخدود الحبل يظل موازيًا للوجه الطرفي للحافة في معظم أقسام الاتجاه المحيطي للأسطوانة ، ويتقاطع فقط مع وجه نهاية الحافة في قسم صغير جدًا ، يجب لف أخدود الحبل ، ومن هنا جاء الاسم "حبل قابل للطي أخدود".

تظهر سنوات من الاستخدام العملي أن هذا النوع من هيكل أخدود الحبل الخاص للأسطوانة ، يمكن أن يحل مشكلة حبل السلك المتعرج متعدد الطبقات حول نظام فتحة السلك المطوي المزدوج ، لضمان مشاركة الطبقات المتعددة الموجودة على حبل لف الأسطوانة بشكل كامل في وطرح البكرة بسلاسة ، ويمكن أن تطيل بشكل كبير من عمر خدمة الحبل السلكي ، لا يزال النظام هو الطريقة الأكثر فعالية والأكثر مثالية.أظهرت الاختبارات أن أسطوانة Lebus يمكنها إطالة عمر الحبل السلكي بأكثر من 500٪ مع أخدود الحبل المطابق لمواصفات الحبل السلكي.

استخدام البيئة:

1. الاستخدام في الهواء الطلق مسموح به ؛

2. لا يتجاوز الارتفاع 2000 متر ؛

3. درجة الحرارة المحيطة -30 درجة مئوية ~ + 65 درجة مئوية ؛

4. يسمح لها بالعمل تحت ظروف المطر ، الرذاذ والغبار.

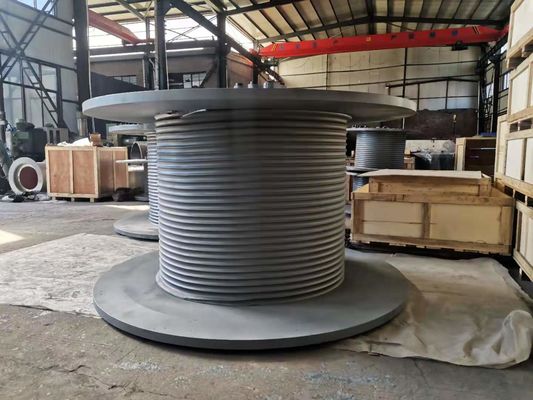

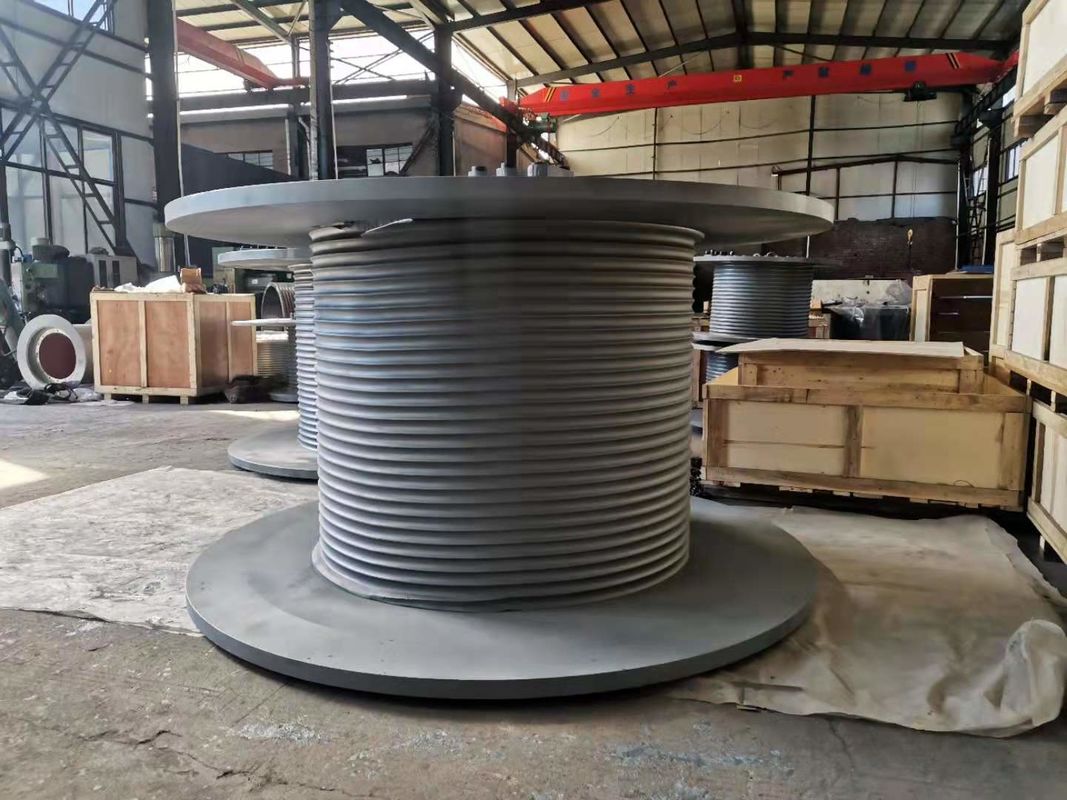

نموذج بكرة LBS هذا: LBSZ1080-1300

يمثل قطر أسطوانة ريباس 1080 مم ، الطول 1300 مم ،

توفير خدمة مد الحبل السلكي ، في الموقع مع وصلة سلسلة حبل سلك ونش السفينة أو جهاز الحفر ، وعملية تمديد كبل وصلة الرافعة ، من أجل حماية أفضل للحبل السلكي.

إن أسطوانة الونش هي جزء مهم من ونش منصة النفط ، ونش الأسطوانة

يتم تثبيت أحد طرفي حبل السلك الجرح في مقبس حبل الأسطوانة من خلال مشبك حبل ، والطرف الآخر

يتم إدخال عجلة التوجيه للسيارة السماء في مجموعة بكرة العربة ، ويتم تثبيت مجموعة بكرة العربة

مجهزة بخطافات وصنابير وخيوط أنابيب الحفر.عندما تعمل الرافعة ، يتم جرحها

يدرك حبل السلك الفولاذي الموجود على الأسطوانة عمل لف وإطلاق الحبل من خلال الدوران الإيجابي والسلبي للأسطوانة

تحمل الأسطوانة شد الحبل السريع للحبل السلكي ، ويجب أن يفي هيكل الأسطوانة بالقوة

في الخارج ، ولكن أيضًا للتأكد من أن حبل السلك متعرج بدقة.

مع تطوير رافعات التنقيب عن النفط في العقود الأخيرة ، تظهر الرافعات أكثر

شكل النقل وشكل الهيكل ، لكن قاعدة حبل اللف لأسطوانة الرافعة لم تتغير ، طورت شركتنا أخدود حبل LEBUS له مزايا واضحة.يمكن أن يقلل شكل خط مزدوج من أخدود حبل LEBUS ، مناسب لللف متعدد الطبقات ، بشكل فعال أو يتجنب ظاهرة اضطراب حبل الأسلاك الفولاذية.في عملية تصميم أسطوانة السحب ، تحتوي أسطوانة السحب على نطاق فتح كبير صغير ، اختيار القطر السفلي ، موضع كتلة التوجيه ، هيكل مقبس الحبل ، تباعد أخدود الحبل ، أخدود الحبل ، الزاوية الحلزونية للقسم المتوازي وقسم التسلق تؤثر على تأثير لف حبل الأسطوانة ، لأن هذا ، فإن دراسة هيكل وخصائص أسطوانة الرافعة ، ستساعد على تقليل أو تجنب ظاهرة حبل الرافعة في حقل النفط ، وإطالة استخدام حبل السلك وحياة الأسطوانة.

أخدود حبل مزدوج قابل للطي يجعل لف الحبل السلكي سلسًا ، وتحميله موزعة بالتساوي بين كل طبقة ، وقد أثبتت الممارسة أن هذه التكنولوجيا تطيل بشكل كبير من عمر خدمة الحبل السلكي ، وتظهر البيانات أنه يمكن أن يطيل عمر حبل السلك أكثر من 500٪ ، ويقلل من السلك تلف الحبل ، وتحسين السلامة ، وتقليل المعدات الميكانيكية لتعطل استبدال الحبل.


مقدمة المنتج

تم تصميم أسطوانة الرافعة المحززة LBS وإنتاجها خصيصًا لتلبية التطبيقات المستخدمة من أجلها.وفقًا لقطر الحبل وطوله ونوع البناء ، يمكننا تأكيد نمط الأخدود.

خصائص الأخاديد

1. لديها أخدود خاص لجعل التخزين المؤقت للحبل السلكي منظم وقوة موحدة على كل طبقة.

2. يمكن حساب القوى الدقيقة التي فرضها الحبل على الأسطوانة.

3. التخزين المؤقت تحت السيطرة الكاملة ، والذي يمنع الطبقات السفلية من التكسير أو الضغط بواسطة الطبقات العليا

4. مع الأخدود ، يكون الأخدود المستمر في الأسطوانة موازيًا للفلنجة باستثناء نقطتي تقاطع في كل Revelution حيث يتحرك الأخدود عبر الأسطوانة نصف درجة لإعطاء درجة سحب للحركة لكل خطوة.

معلمات تصميم طبل ونش حبل الأسلاك

1. قطر الاسطوانة

2. العرض بين الشفاه

3. حبل السلك أو قطر الكابل

4. اتجاه دوران حبل السلك: اليسار واليمين

7. مادة الاسطوانة

8. قطر شفة

9. أقصى حمل عمل من حبل السلك

10. السعة القصوى للحبل السلكي / الكابل

11. زاوية موضع الأسطوانة والبكرة الثابتة

12. وضع دخول الحبل

13. إن أمكن ، قدم رسومات مفصلة للأسطوانة:

ملاحظة: الأسطوانة مقسمة إلى نوع متكامل ونوع مقسم ، يحتاج التكامل إلى معالجة الرسم.

يحتاج الانقسام إلى القطر الداخلي والقطر الخارجي والطول وقطر حبل السلك واتجاه أخدود الحبل (يسارًا أو يمينًا)

وفقًا للوضع الحالي لأسطوانة ونش أخدود الحبل القابل للطي التي ينتجها مصنعنا ، فإن الصناعات التي تم تطبيقها بنجاح هي كما يلي:
1. الآلات البحرية: ونش الرافعة النفطية البحرية ، ونش الإرساء ، ونش القطر ، ونش سحب الكابل ، ونش المرساة ، والرافعة الهيدرولوجية
2. صناعة البترول: جهاز حفر آبار البترول ، ونش سيارة تسجيل الزيت ، آلة صيانة آبار البترول ، آلة الآبار ، ونش شاحنة البترول ، إلخ.
3. آلات الرفع: رافعة ، ونش رافعة برجية ، ونش رافعة جسرية ، ونش رافعة مجنزرة ، ونش رافعة الإطارات
4. آلات البناء: ونش تنظيف جدران المبنى ، ونش الأسطوانة الواحدة ، ونش الأسطوانة المزدوجة
5. آلات البناء الأخرى: ونش الكابلات ، رافعة برجية ، سائق كومة ، ونش كهربائي هيدروليكي
6. آلات التعدين: ونش الإرسال ، ونش الجر ، ونش مائل ، إلخ

الهيكل التفصيلي للرسم

تكنيك المعالجة
