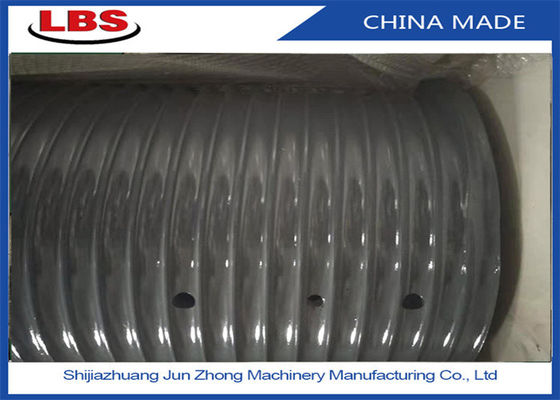

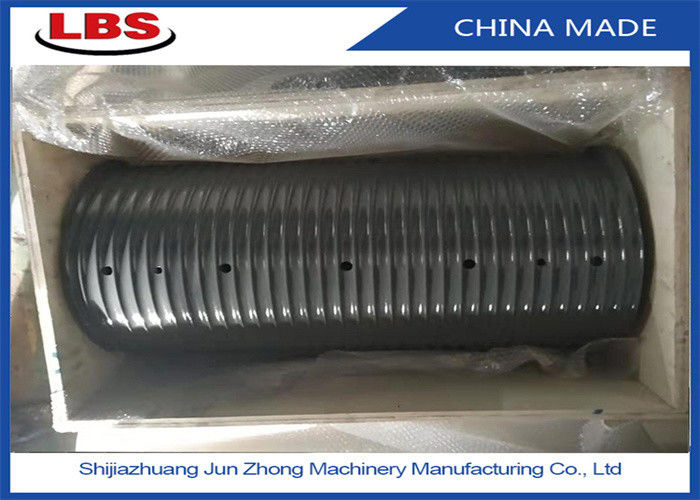

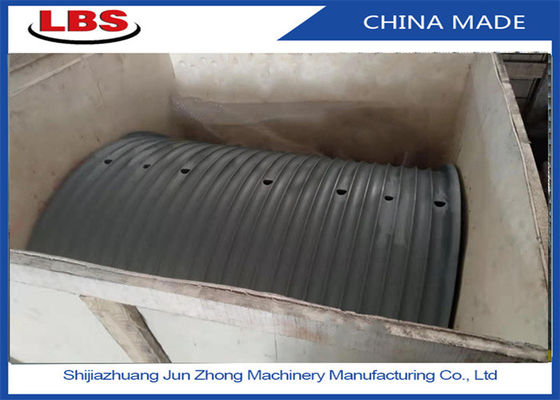

أجزاء الرفع أجزاء الوزن طبل الحبل مع البوليمر النيلون أو الأكمام الفولاذية

أجزاء الرفع أجزاء الوزن طبل الحبل مع البوليمر النيلون أو الأكمام الفولاذية

طبل LBS هو نوع من شكل الخندق مناسب للفول متعدد الطبقات من حبل الأسلاك المستوردة من الخارج.لأن هذا النوع من خندق الحبل يتم الاحتفاظ بالتوازي مع الوجهة النهائية الستارة في معظم أقسام الاتجاه المحيطي الطبول، وتتقاطع فقط مع وجه نهاية الجهاز في قسم صغير جدا، يجب أن يتم تحويل خروط الحبل، ومن هنا اسم "خروط الحبل المطوي".

سنوات من الاستخدام العملي تظهر أن هذا النوع من الهيكل الخروط الحبل خاصة من الطبل، يمكن أن تحل جيدا مشكلة الحبل السلكي متعددة الطبقات حبل التلف حول نظام فتحة الحبل المقدمة مزدوجة،لضمان أن الطبقة المتعددة على حبل التلف الطبل مشاركة بالكامل في وتطويق البكرة بسلاسة، ويمكن أن يطيل إلى حد كبير عمر الخدمة من الحبل السلكي، والنظام لا يزال الطريقة الأكثر فعالية والأكثر مثالية.وقد أظهرت الاختبارات أن طبل Lebus يمكن أن تمدد حياة الحبل الأسلكي بأكثر من 500٪ مع خندق الحبل مطابقة لمواصفات الحبل الأسلكي.

استخدام البيئة:

1يسمح باستخدامها في الهواء الطلق

2الارتفاع لا يتجاوز 2000 متر

3درجة الحرارة المحيطة -30°C ~ +65°C

4يسمح لها بالعمل في ظروف المطر والبرق والتربة.

هذا النموذج للفول LBS هو: LBSZ1080-1300

يمثل قطر طبلة ريباس هو 1080mm، والطول هو 1300mm،

توفير خدمة وضع الحبل السلكي، في الموقع مع سلسلة اتصال الحبل السلكي الرافعة السفينة أو منصة الحفر، رافعة اتصال عملية وضع كابل، لحماية أفضل الحبل السلكي.

طبل الرافعة هو جزء مهم من منصة النفط الرافعة، طبل الرافعة

يتم تثبيت نهاية واحدة من سلك الجرح الحبل في محفظة الحبل الطبول من خلال مشبك الحبل ، والنهاية الأخرى

يتم إدخال عجلة توجيه سيارة السماء في مجموعة عربة العربة ، ويتم تثبيت مجموعة عربة العربة

مجهزة مع الخطافات والصنابير وأوتار أنابيب الحفر.

حبل الأسلاك الفولاذية على الطبل يدرك عمل التلف والإفراج عن الحبل من خلال الدوران الإيجابي والسلبي للطبل

يدعم الطبل التوتر السريع الحبل من حبل الأسلاك، والبناء الطبل يجب أن تلبي قوة

بالخارج، ولكن أيضاً للتأكد من أن حبل الأسلاك يلف بشكل جيد.

مع تطوير أدوات حفر النفط في العقود الأخيرة، تظهر أدوات حفر النفط بشكل أكبر.

شكل ناقل السرعة وشكل الهيكل ، ولكن قاعدة الحبل الملفوفة من طبل الرافعة لا تتغير ، فإن شركتنا وضعت خروط الحبل LEBUS لديها مزايا واضحة.شكل خط مزدوج للخروط الحبل LEBUS، مناسبة للالتفاف متعددة الطبقات، يمكن أن تقلل أو تجنب بشكل فعال ظاهرة اضطراب حبل الأسلاك الفولاذية.طبل السحب لديه نطاق فتح كبير صغير، اختيار قطر القاع، وضع كتلة الدليل، هيكل محفظة الحبل، الفاصل بين خروط الحبل،خطف الحبل الزاوية المدارية من القسم الموازي والقسم التسلق سوف تؤثر على تأثير طبل حبل التلفولهذا السبب، فإن دراسة هيكل طبل الرافعة وخصائصها، سوف تساعد على الحد من أو تجنب ظاهرة حبل حبل النفط، وتطويل استخدام الحبل السلكي ومدة حياة الطبل.

الخصائص: تتكون خروط الحبل المضاعفة LBS من خروط الحبل المستقيمة وخروط الحبل الشعبي لكل جولة من الطبل ،وموقع خروط الحبل المستقيم و خروط الحبل الشعبي لكل جولة هي نفسها تماماعندما يتم لف الحبل الأسلكي في طبقات متعددة، يتم تثبيت موقع نقطة الانتقال التقاطع بين الحبل الأسلكي العلوي والحبل الأسلكي السفلي من خلال خندق الحبل الشعبي،بحيث يتم عبور الحبل السلكي العلوي في القسم الشعبيفي شريحة خروط الحبل المستقيم ، يقع الحبل السلكي العلوي بالكامل في الخروط التي تشكلها حبلين أسفل ، مما يشكل اتصال خط بين الحبال ،بحيث يكون الاتصال بين الحبال السلكية العليا والسفلية مستقراعندما يتم إرجاع الحبل ، يتم استخدام حلقة الاحتفاظ بالخطوة مع شاشة العودة في كلا طرفي الطبل لتوجيه الحبل للصعود والعودة بسلاسة ،تجنب الحبل الفوضوي الناجم عن حبل قطع والضغط على بعضها البعض، بحيث يتم ترتيب الحبل بانتظام وبسلاسة الانتقال إلى الطبقة العليا، وتحقيق التلفيف متعددة الطبقات.

المزايا: خطف الحبل المقدس LBS ، حل الحبل في عملية تدوير الحبل الفوضوي الحبل ، عض الحبل مشاكل رئيسية. خطف الحبل المقدس يجعل تدوير الحبل السلس ،الحمولة موزعة بالتساوي بين الطبقات، هذه التكنولوجيا تمدد كثيرا عمر الخدمة من الحبل السلكي، يمكن أن تمدد حياة الحبل السلكي أكثر من 500٪، وتقليل تلف الحبل السلكي،تحسين سلامة تشغيل المعدات، وتقليل المعدات الميكانيكية لاستبدال الحبل وقف مشكلة.

عندما يتم تثبيت جلد السياج الطبل النوع المنقسم ، يتم لف الغلاف الجلدي للسياج المنقسم على الطبل السلس بدون فتحة ، ويتم توصيله ارتباطًا وثيقًا بالطبل من خلال المسامير أو اللحام ،بحيث السطح السلس الأصلي للطبل خارج السطح يصبح شكل خروط حبل طيّ مزدوج، والتي هي مريحة لتطبيق تعديل الرافعة أو استبدال الطبل.

طبل خندق الحبل LBS يتطلب أيضا ظروف تشغيل معينة. أهم هذه الظروف هي زاوية الانحراف من حبل الأسلاك،والتي هي الزاوية بين الحبل السلكي من البكرة إلى أول مقطورة ثابتةبشكل عام ، لا ينبغي أن يكون زاوية الانحناء هذه أكبر من 1.5 درجة ولا ينبغي أن تكون أقل من 0.5 درجة. هناك بعض الاختلافات الطفيفة (تباين حوالي 0.25 درجة).لكن من الجيد أن نتذكر هذه الإحصاءات العامةيعتمد زاوية الانحناء المثلى أيضا على الحمل، هيكل الكابل وسرعة الرفع.يجب أن لا يزيد المسافة بين الحبل السلكي ونقطة منتصف الطبل عن 260 ملم (520 ملم بين اللحتين). 9 Q2 ` 2 L! بالنسبة للفولات الخروطية LBS، إذا تجاوزت زاوية الانحراف النطاق الموصى به،يمكن استخدام حبل خاص يسمى مكافئ الزاوية للاسترخاء وتدميرها عن طريق طحن أو تدوير الحبل السلكي الخارجي على القناع

المخطط هيكل الرسم

تقنية المعالجة
