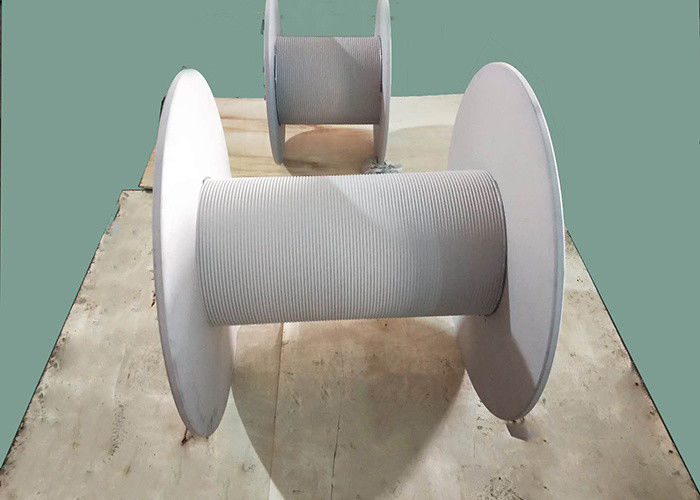

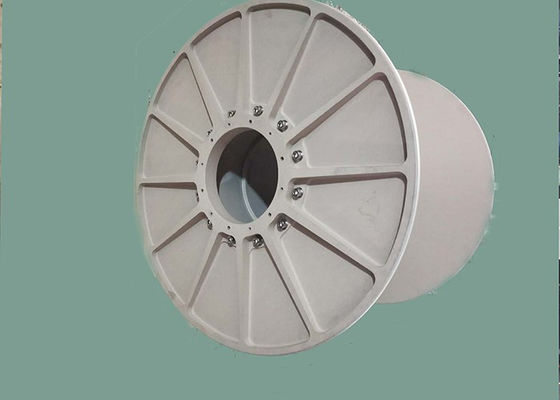

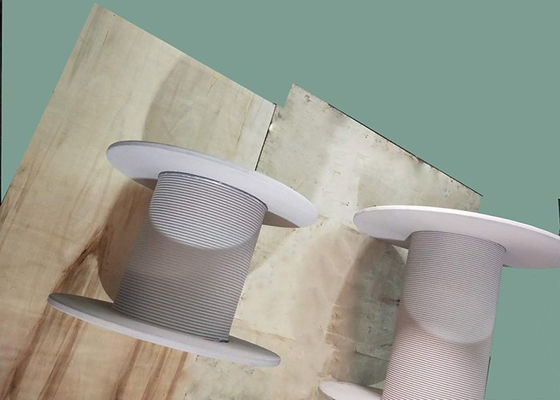

غير قياسي حبل سلك لف طبل سبائك الصلب رطل الأخدود

غير قياسي تصميم سبائك الصلب LBS أخدود سلك حبل ونش طبل

في الرافعة ، يلعب الحبل السلكي تأثيرًا لا يمكن الاستغناء عنه ، فكيف يمكننا أن نفعل لتجنب ظاهرة الحبل السلكي هناك حبل غير منظم؟كرافعة ، فإنه يجعل أيضًا بعض الطرق لتجنب فوضى الحبل السلكي ، يحتوي أسطوانةه على أخدود أكثر وضوحًا ، ونش مزدوج الأسطوانة ، ويمكن أن تكون هذه الأخاديد أفضل حبل سلكي ثابت.

أولاً ، لا يتم فرز الحبل السلكي قبل الرفع ، ويتم فحص الحبل السلكي من تلقاء نفسه ، ويجب استبدال الحبل السلكي الذي يحتوي على نسبة أعلى من الحبل المكسور في الوقت المناسب.ثانيًا ، قم بعمل جيد لإصلاح الرافعة ، وقاعدة الرافعة غير مستقرة ، والرافعة عرضة للإزاحة عند الرفع.عرض الحبال.ثالثًا ، عند الرفع ، قم بإلصاق الحبل السلكي والأسطوانة بزاوية 90 درجة.ما سبق هو تجنب طريقة الفوضى الصغيرة في حبل السلك الونش.هناك العديد من الأجزاء على الرافعة.يختلف تأثير الأجزاء المختلفة ، وستكون طريقة الاستجابة للخطأ مختلفة

استخدام البيئة:

1. الاستخدام في الهواء الطلق مسموح به ؛

2. لا يتجاوز الارتفاع 2000 متر ؛

3. درجة الحرارة المحيطة -30 درجة مئوية ~ + 65 درجة مئوية ؛

4. يسمح لها بالعمل تحت ظروف المطر ، الرذاذ والغبار.

نموذج بكرة LBS هذا: LBSZ1080-1300

يمثل قطر أسطوانة ريباس 1080 مم ، الطول 1300 مم ،

توفير خدمة مد الحبل السلكي ، في الموقع مع وصلة سلسلة حبل سلك ونش السفينة أو جهاز الحفر ، وعملية تمديد كبل وصلة الرافعة ، من أجل حماية أفضل للحبل السلكي.

إن أسطوانة الونش هي جزء مهم من ونش منصة النفط ، ونش الأسطوانة

يتم تثبيت أحد طرفي حبل السلك الجرح في مقبس حبل الأسطوانة من خلال مشبك حبل ، والطرف الآخر

يتم إدخال عجلة التوجيه للسيارة السماء في مجموعة بكرة العربة ، ويتم تثبيت مجموعة بكرة العربة

مجهزة بخطافات وصنابير وخيوط أنابيب الحفر.عندما تعمل الرافعة ، يتم جرحها

يدرك حبل السلك الفولاذي الموجود على الأسطوانة عمل لف وإطلاق الحبل من خلال الدوران الإيجابي والسلبي للأسطوانة

تحمل الأسطوانة شد الحبل السريع للحبل السلكي ، ويجب أن يفي هيكل الأسطوانة بالقوة

في الخارج ، ولكن أيضًا للتأكد من أن حبل السلك متعرج بدقة.

مع تطوير رافعات التنقيب عن النفط في العقود الأخيرة ، تظهر الرافعات أكثر

شكل النقل وشكل الهيكل ، لكن قاعدة حبل اللف لأسطوانة الرافعة لم تتغير ، طورت شركتنا أخدود حبل LEBUS له مزايا واضحة.يمكن أن يقلل شكل خط مزدوج من أخدود حبل LEBUS ، مناسب لللف متعدد الطبقات ، بشكل فعال أو يتجنب ظاهرة اضطراب حبل الأسلاك الفولاذية.في عملية تصميم أسطوانة السحب ، تحتوي أسطوانة السحب على نطاق فتح كبير صغير ، اختيار القطر السفلي ، موضع كتلة التوجيه ، هيكل مقبس الحبل ، تباعد أخدود الحبل ، أخدود الحبل ، الزاوية الحلزونية للقسم المتوازي وقسم التسلق تؤثر على تأثير لف حبل الأسطوانة ، لأن هذا ، فإن دراسة هيكل وخصائص أسطوانة الرافعة ، ستساعد على تقليل أو تجنب ظاهرة حبل الرافعة في حقل النفط ، وإطالة استخدام حبل السلك وحياة الأسطوانة.

عندما يتم تثبيت جلد سياج الأسطوانة من النوع المنفصل ، يتم لف غلاف الجلد المقسم على الأسطوانة الملساء الخالية من الفتحات ، ويرتبط ارتباطًا وثيقًا بالأسطوانة من خلال البراغي أو اللحام ، بحيث يصبح السطح الأملس الأصلي للأسطوانة خارج السطح هو الشكل أخدود حبل lebus مزدوج قابل للطي ، وهو مناسب لتطبيق تعديل الرافعة أو استبدال الأسطوانة.

1) حبل سلكي أو قطر الكابل (مم)
2) قطر الاسطوانة الرئيسية (مم)
3) العرض بين الفلنجات (مم)
4) يتم استيعاب طول الحبل أو الكابل
5) مواد ومتطلبات الاسطوانة
6) أقصى حمل تشغيل على الحبل أو الكابل
7) اتجاه دخول حبل السلك
8) نوع دخول الحبل
9) المسافة إلى الحزم الثابتة والموضع بين الشفاه
10) القطر الخارجي للشفاه

1. صناعة البترول: جهاز حفر آبار البترول ، رافعة لجرار البترول ، جهاز صيانة آبار البترول ، رافعة وحدة الضخ المثبتة على الطريق ، إلخ.
2. آلات الرافعة: آلة رفع الجسر ، رافعة برجية
3. الرافعة: بناء آلة مسح الجدار ، آلة لف
4. الآلات الهندسية: رافعة برجية ، آلة دق الخوازيق
5. الآلات البحرية: ونش الرافعة البترولية البحرية ، وأجهزة السحب والرافعة

الهيكل التفصيلي للرسم

تكنيك المعالجة
