Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص

Lbs Grooved Wire Rope Quad Beam Crane Drum Non Standard Custom
Lbs Grooved Wire Rope Quad Beam Crane Drum Non Standard Custom Lbs Grooved Wire Rope Quad Beam Crane Drum Non Standard Custom

صورة كبيرة :  Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص

تفاصيل المنتج:
مكان المنشأ: شيجياتشوانغ خبي الصين
اسم العلامة التجارية: LBS
إصدار الشهادات: CCS
رقم الموديل: LBSD 0012
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 قطعة
الأسعار: USD, EUR, RMB / Negotiable
تفاصيل التغليف: تصدير حالة خشبية قياسية
وقت التسليم: الطلب العام 20-40 يوما
شروط الدفع: L / C ، T / T ، ويسترن يونيون
القدرة على العرض: 500 قطعة شهريا
مفصلة وصف المنتج
اسم: أسطوانة ونش متعددة كمية البراميل: أربعة
مادة: Q335B الصلب قدرة الحبل: 10-800 م
نوع حبل الأخدود: Lebus Grooves أو أخدود حلزوني مصدر الطاقة: هيدروليكي أو كهربائي
ضمان: 12 شهر سرعة: سريع او بطيء
بلد المنشأ: خبى ، الصين قطر الحبل: 2-80 مم
إبراز:

شعاع طبل رافعة

,

طبل رافعة مخدد رطل

,

طبل رافعة غير قياسي

LBS مخدد سلك حبل رباعي طبل لرافعة شعاع غير قياسي مخصص

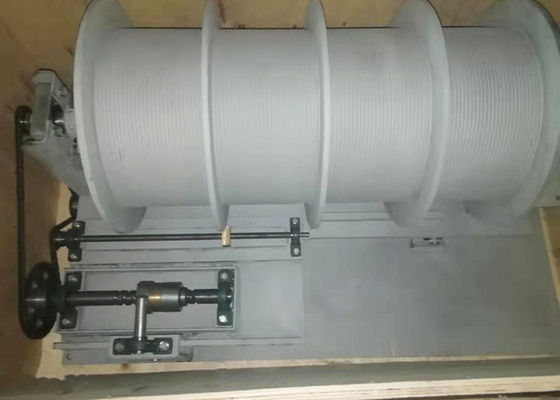

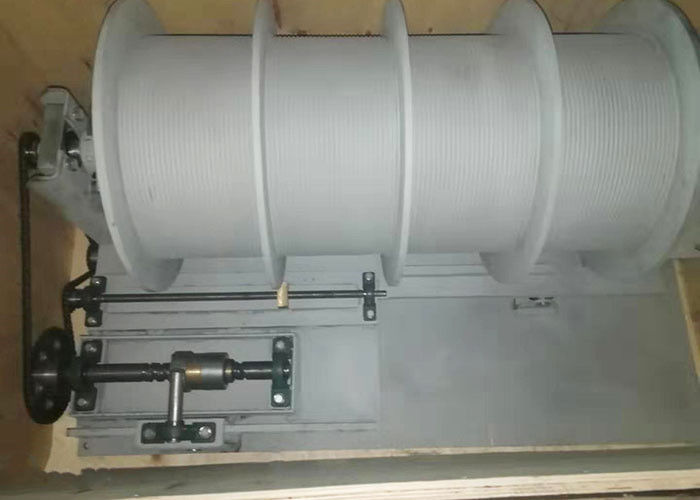

تصميم براميل رباعية

يوجد نوعان من الرافعات ذات العارضة المعلقة: أحدهما عبارة عن عربة ذات طابقين مكونة من عربة دوارة علوية وعربة مشي سفلية ؛تتكون العربة العلوية من آلية الدوران للعربة ، الأسطوانة المزدوجة ، آلية الرفع المزدوجة ، والرشاش.والثاني هو عربة مفردة ، أسطوانة مزدوجة ، آلية رفع مزدوجة نقطة الرفع ، حنفية دوارة ومكونات أخرى.آلية الرفع تحقق صعود وهبوط القضيب ، والعربة الدوارة العلوية أو المفك الدوار يحقق الرص الدائري 90 درجة.في ممارسة الإنتاج ، وجد أن هذين النوعين من الرافعات لهما هيكل معقد ، وسيكون للرافعة انحراف وتأثير كبير في عملية التشغيل بسرعة عالية ، وكفاءة العمل منخفضة والأداء ضعيف.تصميم بكرة رباعي يحل هذه المشكلة.



تصميم آلية الرفع الرباعية الاسطوانات

في تصميم آلية الرفع ، لا يؤثر اختيار نسبة مجموعة البكرة بشكل كبير فقط على اختيار قطر حبل السلك والبكرة والأسطوانة ، فضلاً عن حساب عزم الدوران الثابت لمحور السرعة المنخفضة للمخفض ، بل يؤثر أيضًا بشكل مباشر رقم العمل الفعال للحبل السلكي على الأسطوانة ، ثم يؤثر على المسافة بين بكرة التوجيه والأسطوانة.كلما كانت المسافة أقرب ، زادت زاوية انحراف الحبل السلكي داخل وخارج البكرة والبكرة ، والعكس صحيح.
يحتوي نظام لف حبل السلك على 4 حبال ، ويتم تثبيت أحد طرفي رأس الحبل على بكرة رباعية بواسطة لوحة ضغط حبل سلكي.تم ترتيب الحبال الأربعة بشكل متماثل في كلا الاتجاهين.يتم لف الحبلين الطوليين بشكل متماثل في أخدود الحبل داخل الأسطوانة ، ويتم إخراجهما من الاتجاه المعاكس للأسطوانة ، ويمران من خلال بكرة التوجيه وبكرة الموزعة بدورها.الطرف الآخر متصل بجهاز تثبيت رأس الحبل لتشكيل نقطتي رفع طوليتين متماثلتين.يتم لف الحبلين المستعرضين بشكل متماثل في أخدود الحبل خارج الأسطوانة ، ويتم لفهما في نفس الاتجاه من الأسطوانة ويمران عبر بكرة البراغي المعنية ، ويتم توصيل الطرف الآخر بجهاز تثبيت رأس الحبل لتشكيل عمليتي رفع متماثل عرضي نقاط.تم توزيع نقاط الرفع الأربعة بشكل إيجابي.



مادة المنتج:

1. الفولاذ الإنشائي الكربوني: Q235A / B / C / D / E SS400 A36 SM400 St37-2 S235J ...
2. سبائك الصلب منخفضة القوة العالية: Q345A / B / C / D / E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo ...
3.سبائك الفولاذ الإنشائي: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi ...
4. مواد البوليمر ومواد الألياف ومواد النايلون البولي أميد.
5. مواد الفولاذ المقاوم للصدأ ، مواد الألومنيوم ، إلخ.
يمكن اختيار مادة المنتج وفقًا لطلب العميل



طريقة التشغيل

أولاً ، لا يتم فرز الحبل السلكي قبل الرفع ، ويتم فحص الحبل السلكي من تلقاء نفسه ، ويجب استبدال الحبل السلكي الذي يحتوي على نسبة أعلى من الحبل المكسور في الوقت المناسب.ثانيًا ، قم بعمل جيد لإصلاح الرافعة ، وقاعدة الرافعة غير مستقرة ، والرافعة عرضة للإزاحة عند الرفع.عرض الحبال.ثالثًا ، عند الرفع ، قم بإلصاق الحبل السلكي والأسطوانة بزاوية 90 درجة.ما سبق هو تجنب طريقة الفوضى الصغيرة في حبل السلك الونش.هناك العديد من الأجزاء على الرافعة.يختلف تأثير الأجزاء المختلفة ، وستكون طريقة الاستجابة للخطأ مختلفة



استخدام البيئة:

1. الاستخدام في الهواء الطلق مسموح به ؛

2. لا يتجاوز الارتفاع 2000 متر ؛

3. درجة الحرارة المحيطة -30 درجة مئوية ~ + 65 درجة مئوية ؛

4. يسمح لها بالعمل تحت ظروف المطر ، الرذاذ والغبار.



موديل المنتج:

نموذج بكرة LBS هذا: LBSZ1080-1300

يمثل قطر أسطوانة ريباس 1080 مم ، الطول 1300 مم ،



دور التخزين المؤقت

توفير خدمة مد الحبل السلكي ، في الموقع مع وصلة سلسلة حبل سلك ونش السفينة أو جهاز الحفر ، وعملية تمديد كبل وصلة الرافعة ، من أجل حماية أفضل للحبل السلكي.



المعلومات الأساسية
اسم سلك حبل ونش طبل
الاسم المستعار سلك حبل ونش طبل
أصل أوروبا الغربية
يستخدم النقل الرأسي والأفقي للمواد في البناء
تصنيف برج دوار علوي وبرج دوار سفلي



نظرة عامة

إن أسطوانة الونش هي جزء مهم من ونش منصة النفط ، ونش الأسطوانة

يتم تثبيت أحد طرفي حبل السلك الجرح في مقبس حبل الأسطوانة من خلال مشبك حبل ، والطرف الآخر

يتم إدخال عجلة التوجيه للسيارة السماء في مجموعة بكرة العربة ، ويتم تثبيت مجموعة بكرة العربة

مجهزة بخطافات وصنابير وخيوط أنابيب الحفر.عندما تعمل الرافعة ، يتم جرحها

يدرك حبل السلك الفولاذي الموجود على الأسطوانة عمل لف وإطلاق الحبل من خلال الدوران الإيجابي والسلبي للأسطوانة

تحمل الأسطوانة شد الحبل السريع للحبل السلكي ، ويجب أن يفي هيكل الأسطوانة بالقوة

في الخارج ، ولكن أيضًا للتأكد من أن حبل السلك متعرج بدقة.



أخدود حبل LEBUS

مع تطوير رافعات التنقيب عن النفط في العقود الأخيرة ، تظهر الرافعات أكثر

شكل النقل وشكل الهيكل ، لكن قاعدة حبل اللف لأسطوانة الرافعة لم تتغير ، طورت شركتنا أخدود حبل LEBUS له مزايا واضحة.يمكن أن يقلل شكل خط مزدوج من أخدود حبل LEBUS ، مناسب لللف متعدد الطبقات ، بشكل فعال أو يتجنب ظاهرة اضطراب حبل الأسلاك الفولاذية.في عملية تصميم أسطوانة السحب ، تحتوي أسطوانة السحب على نطاق فتح كبير صغير ، اختيار القطر السفلي ، موضع كتلة التوجيه ، هيكل مقبس الحبل ، تباعد أخدود الحبل ، أخدود الحبل ، الزاوية الحلزونية للقسم المتوازي وقسم التسلق تؤثر على تأثير لف حبل الأسطوانة ، لأن هذا ، فإن دراسة هيكل وخصائص أسطوانة الرافعة ، ستساعد على تقليل أو تجنب ظاهرة حبل الرافعة في حقل النفط ، وإطالة استخدام حبل السلك وحياة الأسطوانة.



ميزة

عندما يتم تثبيت جلد سياج الأسطوانة من النوع المنفصل ، يتم لف غلاف الجلد المقسم على الأسطوانة الملساء الخالية من الفتحات ، ويرتبط ارتباطًا وثيقًا بالأسطوانة من خلال البراغي أو اللحام ، بحيث يصبح السطح الأملس الأصلي للأسطوانة خارج السطح هو الشكل أخدود حبل lebus مزدوج قابل للطي ، وهو مناسب لتطبيق تعديل الرافعة أو استبدال الأسطوانة.



مواصفات المنتج:

1) حبل سلكي أو قطر الكابل (مم)
2) قطر الاسطوانة الرئيسية (مم)
3) العرض بين الفلنجات (مم)
4) يتم استيعاب طول الحبل أو الكابل
5) مواد ومتطلبات الاسطوانة
6) أقصى حمل تشغيل على الحبل أو الكابل
7) اتجاه دخول حبل السلك
8) نوع دخول الحبل
9) المسافة إلى الحزم الثابتة والموضع بين الشفاه
10) القطر الخارجي للشفاه



تطبيق المنتج:

1. صناعة البترول: جهاز حفر آبار البترول ، رافعة لجرار البترول ، جهاز صيانة آبار البترول ، رافعة وحدة الضخ المثبتة على الطريق ، إلخ.
2. آلات الرافعة: آلة رفع الجسر ، رافعة برجية
3. الرافعة: بناء آلة مسح الجدار ، آلة لف
4. الآلات الهندسية: رافعة برجية ، آلة دق الخوازيق
5. الآلات البحرية: ونش الرافعة البترولية البحرية ، وأجهزة السحب والرافعة



عن الشركة:

التقديم المبكر للتقنيات المتقدمة من الداخل والخارج ، بعد سنوات من البحث والتطوير ، حققت شركتنا تقدمًا كبيرًا في مجال التخزين متعدد الطبقات لآلات الرفع وحصلت على براءة اختراع إنتاج LBS groove في عام 2010. وفي الوقت نفسه ، أنشأنا علامتنا التجارية -LBS.في الايجابيات ، شكلت الشركة وضع إنتاج مستقر ومتسلسل.



الهيكل التفصيلي للرسم



Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص 0



تكنيك المعالجة

Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص 1



Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص 2Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص 3Lbs مخدد سلك حبل رباعي شعاع كرين طبل غير قياسي مخصص 4
