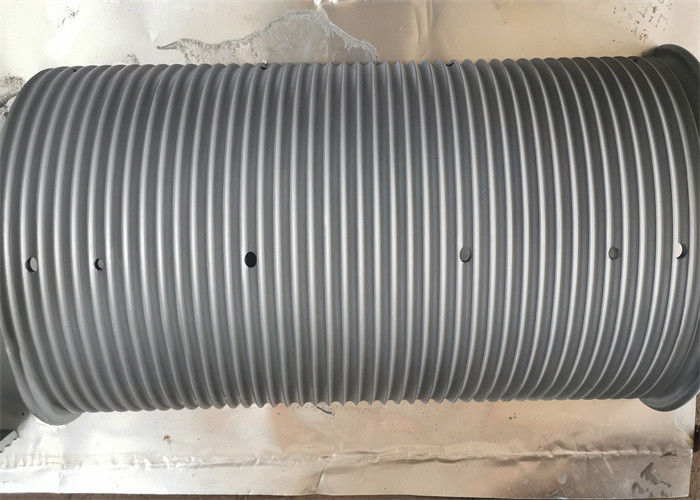

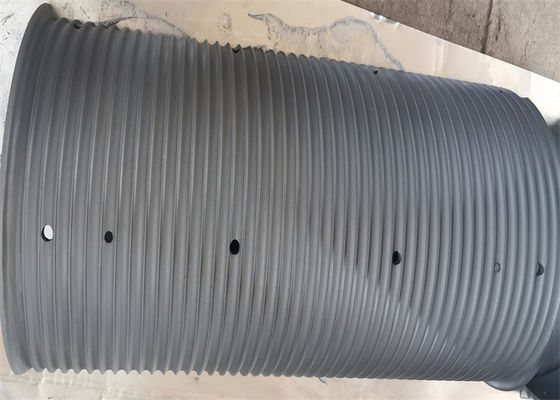

زوج Q335B من الفولاذ الكربوني من LEBUS بأكمام طبل مخدد

لا يزال هذا النظام هو الطريقة الأكثر فعالية ومثالية لإطالة عمر الحبل السلكي.أظهرت الاختبارات أن الاستخدام مع مواصفات الحبل السلكي يتوافق مع أخدود الحبل ، ويمكن أن يطيل Lebus drum من عمر الحبل السلكي أكثر من 500٪.

يجعل أخدود حبل LBS الحمولة موزعة بالتساوي بين الطبقات ، وتثبت الممارسة أنها تطيل بشكل كبير من عمر الحبل السلكي.في الواقع ، يمكن لسطح الاختبار إطالة عمر الحبل السلكي بأكثر من 500٪.يؤدي تقليل تلف الحبل السلكي إلى زيادة السلامة وتقليل وقت تعطل الماكينة.

عيب أسطوانة أخدود الحبل LBS هي أنها أكثر تعقيدًا ، لذا فهي أغلى قليلاً من أسطوانة أخدود الحبل اللولبي.ومع ذلك ، يتم تعويض هذه التكلفة الإضافية بسرعة من خلال التوفير في الحبال السلكية ، وهو مكلف ويستغرق وقت الإنتاج لاستبداله.

تتطلب أسطوانة أخدود حبل LBS أيضًا ظروف تشغيل معينة.أهم هذه الشروط هي زاوية انحراف الحبل السلكي ، وهي الزاوية بين الحبل السلكي من البكرة إلى أول بكرة ثابتة.بشكل عام ، يجب ألا تكون زاوية الانحراف هذه أكبر من 1.5 درجة ويجب ألا تقل عن 0.5 درجة.هناك بعض الاختلافات الطفيفة (حوالي 0.25 درجة) ، ولكن من الجيد تذكر هذه الإحصائية العامة.تعتمد زاوية الانحراف الأمثل أيضًا على الحمل وهيكل الكابل وسرعة الرفع.تشير زاوية الانحراف هذه إلى أنه لكل 10 أمتار من الأسطوانة إلى البكرة ، يجب ألا تكون المسافة بين حبل السلك ونقطة المنتصف للأسطوانة أكبر من 260 مم (520 مم بين الشفتين).9 Q2 `2 L!بالنسبة لبكرات أخدود LBS ، إذا تجاوزت زاوية الانحراف النطاق الموصى به ، فيمكن استخدام حبل خاص يسمى معوض الزاوية للاسترخاء والتلف بسبب بثق أو لف حبل السلك الخارجي على الأخدود

قطر الأكمام لحبل السلك أو الكابل

قطر الأسطوانة الملساء (القطر الداخلي لأخدود الحبل)

القطر الخارجي لطبل أخدود الحبل

الطول بين حافات الاسطوانة

قدرة الحبل

دوران أخدود الحبل (يسار أو يمين)

مطلوب مادة جلد أسطوانة LBS

ما إذا كانت الرسومات أو المتطلبات الأخرى متوفرة

1. آلات السفن البحرية: ونش الرافعة النفطية البحرية ، ونش الإرساء ، ونش الجر ، ونش الجر ، ونش المرساة والرافعة الهيدرولوجية
2. صناعة البترول: جهاز حفر آبار البترول ، ونش شاحنة تسجيل النفط ، جهاز حفر آبار البترول ، ممسحة ، ونش شاحنة البترول ، إلخ.
3. آلات الرفع: رافعة ، ونش رافعة برجية ، ونش رافعة جسرية ، ونش رافعة مجنزرة ، ونش رافعة الإطارات
4. آلات البناء: ونش تنظيف الجدار الإنشائي ، ونش ذو أسطوانة واحدة ، ونش ذو أسطوانة مزدوجة
5. آلات البناء الأخرى: ونش الكابلات ، رافعة برجية ، سائق كومة ، ونش هيدروليكي كهربائي
6. آلات التعدين: ونش الإرسال ، ونش الجر ، ونش العمود المائل ، إلخ


يتكون أخدود LBS في كل دائرة داخل الأسطوانة من أخدود خط مستقيم وأخدود حبل قطري ، وكل أخدود حبل سلكي دائري وموضع أخدود حبل قطري هو نفسه تمامًا.عندما الحبل السلكي لللف متعدد الطبقات ، من خلال حبل السلك المائل الأخدود المثبت بحبل السلك العلوي وموضع نقطة تقاطع الحبل السفلي ، فإن عبور حبل السلك الفولاذي العلوي في الخط المائل.في أخدود الحبل المستقيم ، يسقط حبل السلك الفولاذي العلوي تمامًا في الأخاديد المكونة من حبلين من الأسلاك الفولاذية السفلية ، ويشكل خط الاتصال بين الحبال ، ويكون التلامس بين الحبل العلوي والسفلي مستقرًا ، عندما يكون خط الإرجاع ، حلقة تثبيت الخطوة مع شفة عائدة على طرفي الأسطوانة ، قم بتوجيه حبل السلك للتسلق بسلاسة والعودة ، وتجنب اضطراب الحبل الناجم عن البثق المتبادل.لذلك يتم نقل حبل السلك بشكل منظم وسلس إلى الطبقة العليا ، وتحقيق لف متعدد الطبقات.


أسطوانة LBS هي نوع من الأخدود لللف متعدد الطبقات للحبل السلكي الذي يتم إدخاله من الخارج.بسبب هذا الحبل الأخدود في الاسطوانة

يتم الاحتفاظ بمعظم القسم المحيطي موازيًا لوجه نهاية الحافة ، فقط في قسم صغير جدًا وتقاطع وجه نهاية الحافة ،

ومع ذلك ، هناك ظاهرة الدوران ، وتسمى أيضًا "أخدود الحبل القابل للطي".

أثبتت سنوات من الاستخدام العملي أن هذا النوع من الأسطوانات بهيكل أخدود الحبل الخاص يمكن أن يحل جيدًا صعوبة حبل اللف متعدد الطبقات

يضمن نظام أخدود الكابل المزدوج القابل للطي أن الحبل السلكي المتعرج متعدد الطبقات على الأسطوانة يتم سحبه بسلاسة إلى داخل الأسطوانة ولفه خارجها.

لا يزال هذا النظام هو الطريقة الأكثر فعالية ومثالية لإطالة عمر الحبل السلكي.أظهرت الاختبارات أن الاستخدام مع مواصفات الحبل السلكي يتوافق مع أخدود الحبل ، ويمكن أن يطيل Lebus drum من عمر الحبل السلكي أكثر من 500٪.

يجعل أخدود حبل LBS الحمولة موزعة بالتساوي بين الطبقات ، وتثبت الممارسة أنها تطيل بشكل كبير من عمر الحبل السلكي.في الواقع ، يمكن لسطح الاختبار إطالة عمر الحبل السلكي بأكثر من 500٪.يؤدي تقليل تلف الحبل السلكي إلى زيادة السلامة وتقليل وقت تعطل الماكينة.
