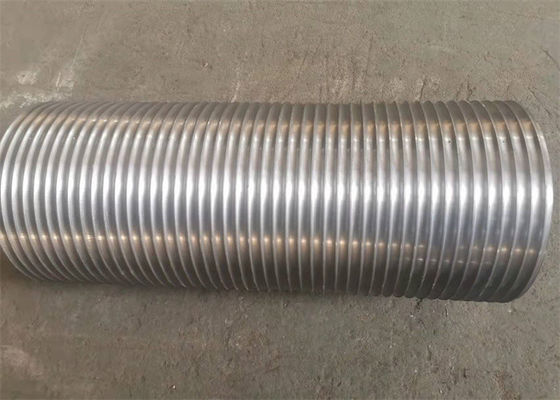

متعدد الطبقات حبل متعرج مخدد طبل ونش أجزاء رئيسية لرافعات الشاحنات

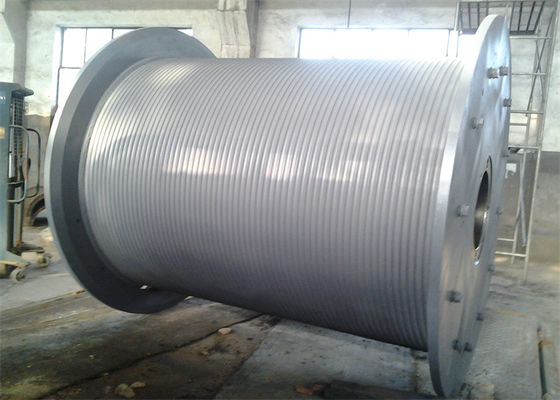

الأسطوانة الرئيسية المتعرجة للكابلات متعددة الطبقات المستخدمة لرافعات الشاحنات

1. يمكن لف حبل السلك الفولاذي في طبقات متعددة بدون حبل غير منظم.

2. سرعة لف حبل الأسلاك ليست مقيدة.

3. الحمولة موزعة بالتساوي بين الحبال السلكية.

4. تحت ظروف الحمل ، لا عض الحبل أو نط الحبل بين الحبال السلكية ؛

5. تقليل الضرر من حبل الأسلاك وتحسين السلامة.

6. تقليل وقت تعطل استبدال حبل الأسلاك ، إلى حد كبير تحسين كفاءة العمل.

بعد استخدام عدد كبير من ورقة البيانات: قم بإطالة عمر خدمة الحبل السلكي بأكثر من 500٪.

تستخدم على نطاق واسع في المنصات البحرية ، وآلات البترول ، وآلات الحفاظ على المياه ، وآلات الموانئ ، ومعدات رفع الآلات الهندسية الكبيرة.

تحتوي أسطوانة الونش ذات الأخدود بشكل أساسي على الأنواع الثلاثة التالية من الهيكل

1 ، نوع الربط.في هذا الهيكل ، يتم أولاً تصنيع جسم أخدود الحبل إلى 4 قطع من البلاط ، ثم يتم تقطيع 4 قطع من أخدود البلاط وجسم الأسطوانة الخفيفة ولحامها معًا

2 ، متكامل ، هو أخدود الحبل يقع مباشرة على جسم الأسطوانة ، أخدود الحبل وجسم الأسطوانة كواحد.

3. قم بتوصيل نوع اللحام ، وجعل أخدود الحبل في جسم الأسطوانة ، ثم قم بتقطيعه إلى قطعتين من البلاط ، وقم بتوصيل اللحام بجسم الأسطوانة.

1. آلات السفن البحرية: ونش الرافعة النفطية البحرية ، ونش الإرساء ، ونش الجر ، ونش الجر ، ونش المرساة والرافعة الهيدرولوجية
2. صناعة البترول: جهاز حفر آبار البترول ، ونش شاحنة تسجيل النفط ، جهاز حفر آبار البترول ، ممسحة ، ونش شاحنة البترول ، إلخ.
3. آلات الرفع: رافعة ، ونش رافعة برجية ، ونش رافعة جسرية ، ونش رافعة مجنزرة ، ونش رافعة الإطارات
4. آلات البناء: ونش تنظيف الجدار الإنشائي ، ونش ذو أسطوانة واحدة ، ونش ذو أسطوانة مزدوجة
5. آلات البناء الأخرى: ونش الكابلات ، رافعة برجية ، سائق كومة ، ونش هيدروليكي كهربائي
6. آلات التعدين: ونش الإرسال ، ونش الجر ، ونش العمود المائل ، إلخ


يعتمد أخدود حبل الأسطوانة لرافعة الحفر على شكل هيكل خط مزدوج مكسور ، وخصائصه هي أخدود حبل قطري ويظهر أخدود الحبل المستقيم بالتناوب ، وبالتالي تشكيل منطقتين أخدود حبل قطري واثنين من أخدود الحبل المستقيم على سطح الأسطوانة.يشير ما يسمى بأخدود الحبل المائل إلى أخدود الحبل الذي يتقاطع قطريًا مع ناقل الأسطوانة ، ويشير أخدود الحبل المستقيم إلى أخدود الحبل الذي يتقاطع مباشرةً مع ناقل الأسطوانة أو موازٍ للحافة.يتحكم الأخدود القوي القطري في درجة أخدود الحبل ، والذي يمثل نسبة صغيرة في دائرة أخدود الحبل.يمكن لنقطة هيكلها أن تخفف بشكل فعال مشاكل تشوه البثق والاحتكاك المتبادل والتآكل المبكر للحبل السلكي أثناء التحميل.

يمكن معالجة معالجة وإنتاج lebus groove مباشرة على الأسطوانة ككل ، ويمكن أيضًا تحويلها إلى مجموعة مع أخدود الحبل ، وتصنيعها في نوع منقسم ، ملفوفة في أسطوانة ناعمة عند التثبيت ، متصلة بـ من خلال البراغي أو اللحام.يمكن تقسيم مادة برميل أخدود الحبل القابل للطي إلى الفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، وسبائك الفولاذ ، والألمنيوم أو الألياف الزجاجية ، إلخ. يمكن تصنيع البرميل عن طريق درفلة الألواح أو الصب.
