Q355b أسطوانة كابل مخدد لف متعدد الطبقات غير متعرج بشكل مضطرب Lebus

لف متعدد الطبقات لا يلف بشكل مضطرب أسطوانة كابلات LEBUS Groove المتعددة

من أجل تلبية متطلبات تكنولوجيا الحفر والنقل ، عادة ما يتم تصميم الرافعة كمحرك متعدد الأعمدة ونقل منفصل ، الأمر الذي لا يجعل النظام معقدًا فحسب ، بل يزيد أيضًا من التكلفة وأعباء عمل التركيب.تحقيقا لهذه الغاية ، قام مخطط نقل الرافعة ووضع إدخال الطاقة وهيكل إطار الرافعة بعمل رائد ، صممت شركتي رافعة متعددة الأسطوانات.تتكون الرافعة بشكل أساسي من القاعدة ، وإطار الونش ، وعمود الأسطوانة ، وعمود الأسطوانة الرملية ، وصناديق محرك العمود ، وفرامل القرص ، وجهاز التاج المقاوم للاصطدام ، وآلية الفرامل الرئيسية والحفار الأوتوماتيكي ، وما إلى ذلك ، وتحويل الطاقة بين عمود الإدخال والعمود يعتمد ناقل الحركة الميكانيكي ، عمود القيادة وتحويل الأسطوانة بين القابض الهوائي للتبديل ، مع أربعة يتم حظرها ، والعتاد العكسي.تم استخدام برنامج العناصر المحدودة لمحاكاة وتحليل عمود الأسطوانة والتحقق من قوتها وصلابتها.تظهر نتائج التحليل والفحص أن تصميم الأسطوانة وإطار الرافعة معقول ويفي بمتطلبات العمل العملية.

في الرافعة ، يلعب الحبل السلكي تأثيرًا لا يمكن الاستغناء عنه ، فكيف يمكننا أن نفعل لتجنب ظاهرة الحبل السلكي هناك حبل غير منظم؟كرافعة ، فإنه يجعل أيضًا بعض الطرق لتجنب فوضى الحبل السلكي ، يحتوي أسطوانةه على أخدود أكثر وضوحًا ، ونش مزدوج الأسطوانة ، ويمكن أن تكون هذه الأخاديد أفضل حبل سلكي ثابت.

أولاً ، لا يتم فرز الحبل السلكي قبل الرفع ، ويتم فحص الحبل السلكي من تلقاء نفسه ، ويجب استبدال الحبل السلكي الذي يحتوي على نسبة أعلى من الحبل المكسور في الوقت المناسب.ثانيًا ، قم بعمل جيد لإصلاح الرافعة ، وقاعدة الرافعة غير مستقرة ، والرافعة عرضة للإزاحة عند الرفع.عرض الحبال.ثالثًا ، عند الرفع ، قم بإلصاق الحبل السلكي والأسطوانة بزاوية 90 درجة.ما سبق هو تجنب طريقة الفوضى الصغيرة في حبل السلك الونش.هناك العديد من الأجزاء على الرافعة.يختلف تأثير الأجزاء المختلفة ، وستكون طريقة الاستجابة للخطأ مختلفة

تكوين أسطوانة الأخدود: لب الأسطوانة ، والشفاه ، والعمود ، وما إلى ذلك

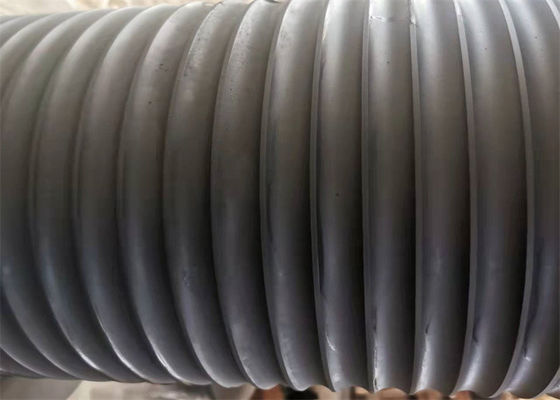

المعالجة: براميل من الحبال مع أخاديد مقطوعة بداخلها مباشرة. أسطوانة Winch مع شفة ، يتم قطع أخدود LBS مباشرة في جسم الأسطوانة ، وفقًا لمتطلبات العملاء ، تكون الفلنجات إما ملحومة أو مثبتة بمسامير ملولبة.يتم تحديد هندسة الأخدود من خلال بناء الحبل ، والقطر والطول ، والتطبيق.يحتوي الأسطوانة على أبعاد التركيب المطلوبة لظروف التشغيل الفعلية.

1. الآلات البحرية البحرية: ونش الرافعة البترولية البحرية ، ونش الإرساء ، ونش الجر ، ونش الركوب البشري ، ونش المرساة ، والرافعة الهيدرولوجية
2. الآلات الهندسية: ونش الكابلات ، رافعة برجية ، آلة دق الخوازيق ، ونش هيدروليكي
3. صناعة حقول النفط: جهاز حفر البترول ، رافعة جرار البترول ، جهاز صيانة الآبار البترولية ، رافعة وحدة الضخ المثبتة على الطريق ، ونش قطع الأشجار ، إلخ.
4. آلات البناء: ونش مسح الجدار ، ورافعة اللف ، ونش
5. ونش التعدين: ونش إيفاد ، ونش سحب الدعامة ، ونش الغرق ، إلخ
6. آلات الرافعة: آلة رفع الجسر ، رافعة برجية ، رافعة جسرية ، رافعة مجنزرة
نظام LeBus هو طريقة للتحكم في لف الحبل السلكي على أسطوانة الرافعة بحيث لا يوجد حد عملي لعدد الطبقات التي يمكن تخزينها بأمان ، بغض النظر عن شدة الحمل وظروف السرعة أو أحجام الحبل والطبل.

1.قطر حبل الأسلاك أو قطر الكابل (مم)
2.القطر الداخلي D1 (مم)
3-القطر الخارجي D2 (مم)
4. العرض بين الشفاه L (مم)
5.قدرة الحبل (م)
6.المواد:
7. اتجاه الدوران: اليسار أم اليمين؟

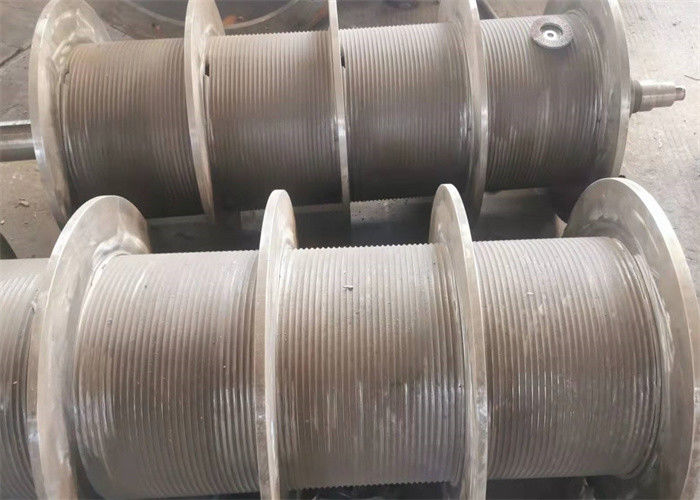

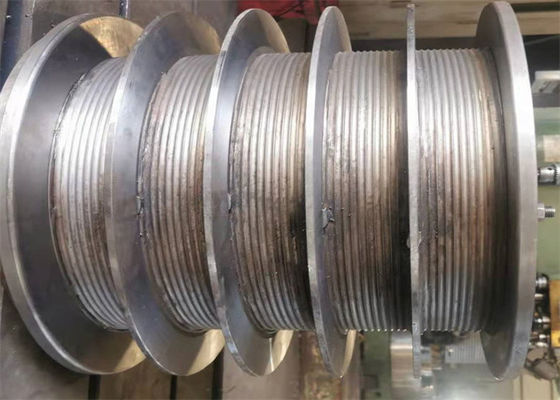

تحتوي أسطوانة الونش ذات الأخدود بشكل أساسي على الأنواع الثلاثة التالية من الهيكل

1 ، نوع الربط.في هذا الهيكل ، يتم أولاً تصنيع جسم أخدود الحبل إلى 4 قطع من البلاط ، ثم يتم تقطيع 4 قطع من أخدود البلاط وجسم الأسطوانة الخفيفة ولحامها معًا

2 ، متكامل ، هو أخدود الحبل يقع مباشرة على جسم الأسطوانة ، أخدود الحبل وجسم الأسطوانة كواحد.

3. قم بتوصيل نوع اللحام ، وجعل أخدود الحبل في جسم الأسطوانة ، ثم قم بتقطيعه إلى قطعتين من البلاط ، وقم بتوصيل اللحام بجسم الأسطوانة.

1. آلات السفن البحرية: ونش الرافعة النفطية البحرية ، ونش الإرساء ، ونش الجر ، ونش الجر ، ونش المرساة والرافعة الهيدرولوجية
2. صناعة البترول: جهاز حفر آبار البترول ، ونش شاحنة تسجيل النفط ، جهاز حفر آبار البترول ، ممسحة ، ونش شاحنة البترول ، إلخ.
3. آلات الرفع: رافعة ، ونش رافعة برجية ، ونش رافعة جسرية ، ونش رافعة مجنزرة ، ونش رافعة الإطارات
4. آلات البناء: ونش تنظيف الجدار الإنشائي ، ونش ذو أسطوانة واحدة ، ونش ذو أسطوانة مزدوجة
5. آلات البناء الأخرى: ونش الكابلات ، رافعة برجية ، سائق كومة ، ونش هيدروليكي كهربائي
6. آلات التعدين: ونش الإرسال ، ونش الجر ، ونش العمود المائل ، إلخ


تقدم شركتنا في وقت مبكر للتكنولوجيا المتقدمة في الداخل والخارج ، بعد سنوات من البحث والتطوير والتحسين ، في مجال حبل حبل حبل الأسلاك متعدد الطبقات لآلات الرفع ، حقق تقدمًا كبيرًا ،

في عام 2010 ، حصلت الشركة على براءة اختراع إنتاج أسطوانة أخدود ذات حبل مزدوج قابلة للطي ، وأسست علامتها التجارية الخاصة - LBS.في الوقت الحاضر ، شكلت الشركة وضع إنتاج منتج متسلسل وناضج ومستقر.

يحتوي مصنعنا على أكثر من 2000 مجموعة من المعدات المتطورة مثل الصب والتزوير ومعالجة التروس وختم الصفائح المعدنية والتثبيت والمعالجة الحرارية والمعالجة الميكانيكية.في السنوات الأخيرة ، مركز التصنيع الألماني CW1000 ، محور CNC ذو أربعة محاور ، مركز تصنيع ربط خمسة محاور ، خرامة CNC ، آلة تجليخ التروس CNC الكبيرة ، آلة تجويف وطحن الأرضية CNC الكبيرة ، لحام شعاع الإلكترون الفراغي ، روبوت اللحام CNC و 80 آلة لفة وغيرها من معدات المعالجة المتقدمة
