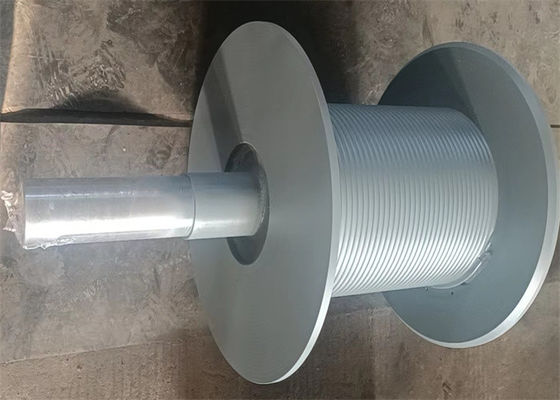

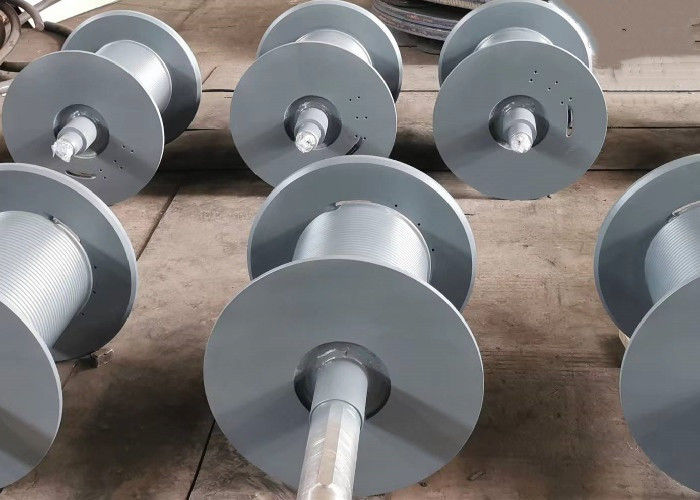

كبل فولاذي متعدد الطبقات لف أسطوانة مخدد لرافعة سحب الطاقة الكهربائية

كابل فولاذي متعدد الطبقات متعرج مخدد لرافعة سحب الطاقة الكهربائية

أسطوانة LBS هي نوع من الأخدود لللف متعدد الطبقات للحبل السلكي الذي يتم إدخاله من الخارج.بسبب هذا الحبل الأخدود في الاسطوانة
يتم الاحتفاظ بمعظم القسم المحيطي موازيًا لوجه نهاية الحافة ، فقط في قسم صغير جدًا وتقاطع وجه نهاية الحافة ،
ومع ذلك ، هناك ظاهرة الدوران ، وتسمى أيضًا "أخدود الحبل القابل للطي".
أثبتت سنوات من الاستخدام العملي أن هذا النوع من الأسطوانات بهيكل أخدود الحبل الخاص يمكن أن يحل جيدًا صعوبة حبل اللف متعدد الطبقات
يضمن نظام أخدود الكابل المزدوج القابل للطي أن الحبل السلكي المتعرج متعدد الطبقات على الأسطوانة يتم سحبه بسلاسة إلى داخل الأسطوانة ولفه خارجها.

يتكون ونش القطر من الأسطوانة ، والفرامل ، والقابض ، وإطار الجدار ، والقاعدة ، وترتيب الحبل ، وجهاز القيادة وجهاز التحكم المقابل.أهم دور لها هو توصيل زورق القطر والشيء المراد جره ، وتحمل حمولة الحمل المقابلة ، ولكن أيضًا تلعب دور الحبل والحبل وحبل التخزين السلكي.الونش مقسم إلى أسطوانة واحدة ، أسطوانة مزدوجة وأسطوانة متعددة وفقًا لعدد الأسطوانات ، وفقًا لمصدر الطاقة للكهرباء ، الهيدروليكي ، محرك الديزل والطاقة البخارية ، ونش القطر الكبير المحلي مدفوع عمومًا بالضغط الهيدروليكي.

اعتماد أسطوانة تقطيع الأسطوانة واللحام الطولي ، وفحص اللحامات الطولية والأبعاد الهندسية للأسطوانة (القطر ، والطول ، والتسامح الإهليلجي للقطر الداخلي ، وما إلى ذلك).بالنسبة للأسطوانة ذات القطر الكبير ، يتم إضافة تقوية عملية اللحام وتصنيع الأخدود الحلقي للأسطوانة.هناك متطلبات لعملية تخشين الأسطوانة خارج الدائرة لمعالجة الدائرة الخارجية ، لحام بطول الأسطوانة (أي لحام التماس الدائري).بالنسبة إلى طرفي الأسطوانة ، يلزم إضافة تعزيز عملية اللحام وفقًا للوائح العملية ، والتحقق من جودة اللحام الدائري وبدل المعالجة ، ومعالجة طول الأسطوانة وكلا طرفي معالجة التوقف أو الأخدود ولوحة شفة نهاية أسطوانة اللحام ، العمود ، حلقة الدعم الداخلية ، إلخ.
