تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | دعم محرك قوس ملحقات الرافعة البحرية ، يمكن تخصيصها | معيار: | NS-ISO 13920BF |
|---|---|---|---|
| كورلور: | إنترثين 990 أبيض أزرق | مدى التطبيق: | ونش بحري |
| طول: | 1720 ملم | مادة: | S355J2H |
| عالي: | 525 | وزن: | 65 كجم |
| عامة السطح: | رع 6.3 | وضع المعالجة: | اللحام والقطع |
| وظيفة: | لخط الحياة / آلة نهاية الرافعة | ||
| إبراز: | ملحقات الرافعة المخصصة,ملحقات الرافعة,محرك الأقراص |
||

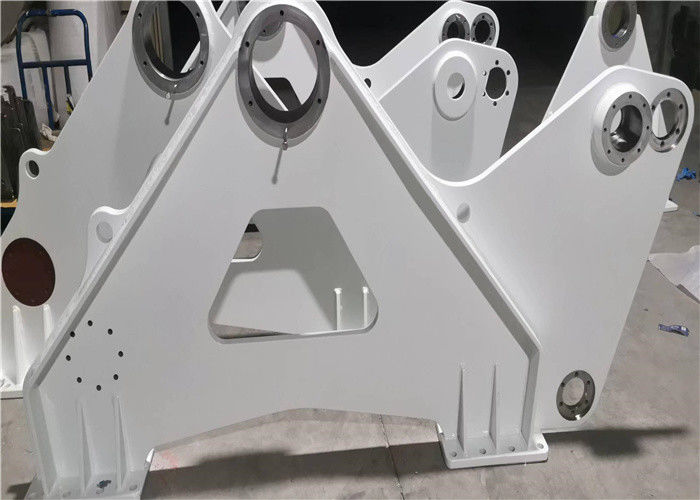

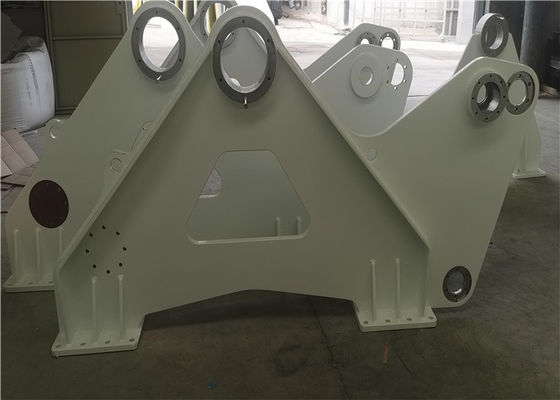

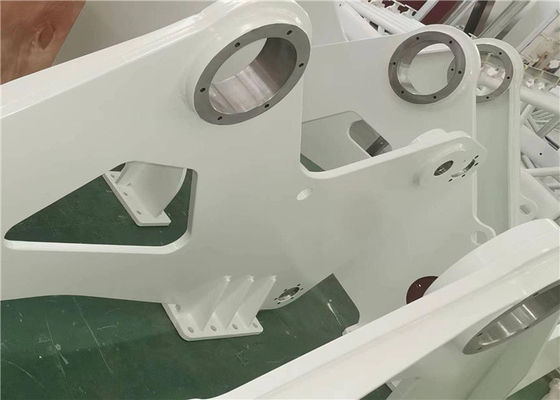

اسم المنتج: قوس ملحقات الرافعة البحرية - يمكن تخصيص دعم المحرك
اسم آخر: محرك الرافعة البحرية.
المعيار: NS-ISO 13920BF
نوع الرافعة: كابل أو سلك
القوة: Electirc
لون:Inerthane 990 أزرق أبيض
الحبل: 100-1000 مم
قطر الحبل: 3-199 مم
التسامح العام: NS-ISO 13920BF
تقدم شركتنا بشكل أساسي آلات الرفع ، والآلات البحرية ، وآلات البترول ، وآلات الحفاظ على المياه ، ويمكننا إنتاج الرافعات وجميع الأجزاء الفولاذية للرافعات.
| س / تاي | غرض | وصف | الوصف الفني | مادة | كتلة | |
| 1 | 1 | طبق | PL30 | S355J2 + ن | 146.68 كجم | |
| 2 | 2 | طبق | PL25 | S355J2 + ن | 11.23 كجم | |
| 1 | 3 | طبق | PL25 | S355J2 + ن | 18.63 كجم | |
| 1 | 4 | طبق | PL20 | S355J2 + ن | 18.63 كجم | |
| 2 | 5 | طبق | PL20 | S355J2 + ن | 4.25 كجم | |
| 1 | 6 | مربع أنبوب | w300 * H300 * T12 * L1250 | S355J2H | 26.26 كجم |
يتم قطع وتشطيب المواد عن طريق القطع الحراري أو المعالجة الآلية.
يجب تأريض الحواف المقطوعة حرارياً لتصبح معدنية سليمة قبل اللحام.
يجب تقريب جميع الحواف والزوايا الحادة ومنطقة المعالجة إلى R = 2.5 مم.
يتم طحن الصلب غير القابل للصدأ بالطحن ، ومن ثم معالجته بالحمض وتنظيفه قبل الاستخدام.
يجب عدم ترك أي أجزاء غير ملحومة ما لم يتم تلحيمها بوضوح على الرسم ، من أجل الوصول الفعال والسهل ، يوصى بتقريب الحواف الحادة (التي لا يتم لحامها) إلى R2.5 كحد أدنى قبل تجميع الأجزاء.
يجب أن تكون درجة حرارة الاختبار وطاقة الصدمات ذات الفتحة على شكل حرف V متوافقة مع أجهزة الرفع DNV رقم 2.22.يتم سرد قيم الألواح في الهيكل الفولاذي الملحوم الأساسي والأساسي في الجدول أدناه:
| إعادة الإجهاد الناتج (MPa) | السماكة (مم) | درجة حرارة(درجة مئوية) | طاقة التأثير (J) |
| 355 | 6<ر ≤ 25 | 0 | 34 |
| 25 <ر ≤ 50 | -20 | 34 | |
| 50 <ر ≤ 70-40 | -40 | 41 | |
| 70 <طن ≤ 150 | -40 | 50 | |
| 690 | 6 <ر ≤ 25 | 0 | 46 |
| 6 <ر ≤ 25 | -20 | 46 | |
| 50 <ر ≤ 70 | -40 | 46 |
