تفاصيل المنتج:
شروط الدفع والشحن:
|
| معيار: | NS-ISO 13920BF | كورلور: | إنترثين 990 أبيض أزرق |
|---|---|---|---|
| مدى التطبيق: | رافعة بحرية | طول: | 1600 ملم |
| مادة: | S355J2H | عالي: | 890 ملم |
| وزن: | 230 كجم | عامة السطح: | رع 6.3 |
| وضع المعالجة: | اللحام والقطع | وظيفة: | دعم تحمل الرافعة |
| اسم: | حامل القوس لرفع ونش حبل ونش | ||
| إبراز: | Q355D البحرية ونش الملحقات,ونش الملحقات البحرية قوس تحمل,Q355D ونش البحرية أجزاء |
||

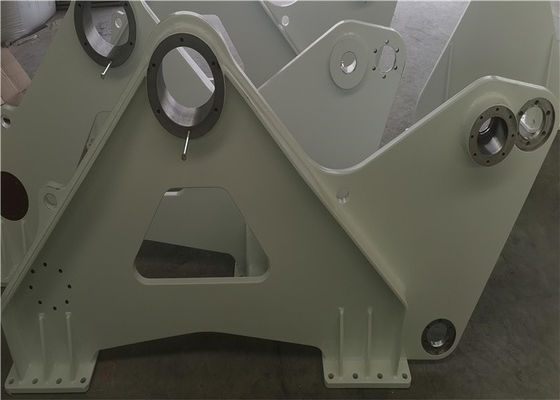

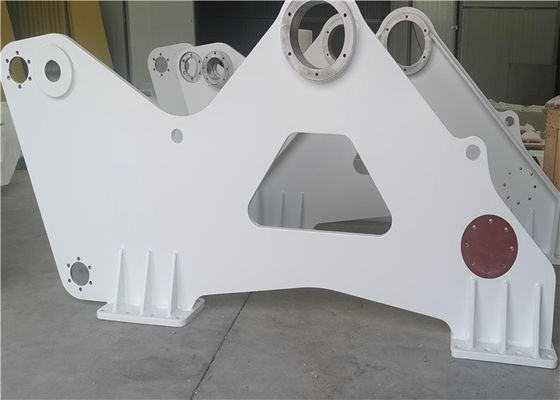

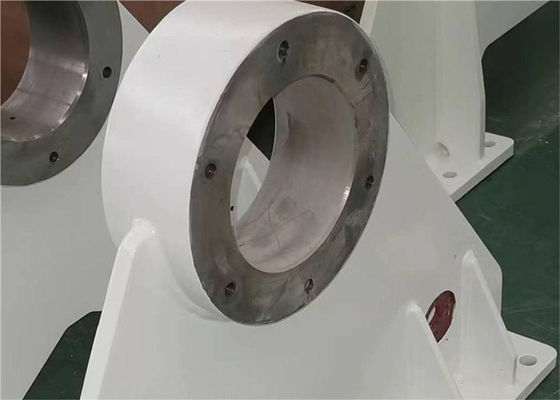

اسم المنتج: Q355D البحرية قطع غيار معدات الرافعة قوس-تحمل لنش حبل ونش وأسفل
اسم آخر: حامل الرافعة البحرية.
المعيار: NS-ISO 2768mK
نوع الرافعة: كابل أو سلك
القوة: Electirc
لون:Inerthane 990 أزرق أبيض
الحبل: 100-1000 مم
قطر الحبل: 3-199 مم
التسامح العام: NS-ISO 2768mK
تقدم شركتنا بشكل أساسي آلات الرفع ، والآلات البحرية ، وآلات البترول ، وآلات الحفاظ على المياه ، ويمكننا إنتاج الرافعات وجميع الأجزاء الفولاذية للرافعات.
| س / تاي | غرض | وصف | الوصف الفني | مادة | كتلة | |
| 1 | 1 | طبق | PL30 | S355J2 + ن | 146.68 كجم | |
| 2 | 2 | طبق | PL25 | S355J2 + ن | 11.23 كجم | |
| 1 | 3 | طبق | PL25 | S355J2 + ن | 18.63 كجم | |
| 1 | 4 | طبق | PL20 | S355J2 + ن | 18.63 كجم | |
| 2 | 5 | طبق | PL20 | S355J2 + ن | 4.25 كجم | |
| 1 | 6 | مربع أنبوب | w300 * H300 * T12 * L1250 | S355J2H | 26.26 كجم |
يجب عدم ترك أي أجزاء غير ملحومة ما لم تكن ملحومة بوضوح على الرسم ، وللوصول الفعال والسهل ، يوصى بتقريب الحواف الحادة (التي لا يتم لحامها) إلى R2.5 كحد أدنى قبل تجميع الأجزاء.
لضمان الالتصاق الكافي لمعالجة السطح ، يجب تقريب جميع حواف القشرة إلى R2.5 كحد أدنى ، ويجب إزالة حبيبات ترشيش اللحام والخبث تمامًا ، ديجب أن يتم تعبئة الأسطح وطحنها بشكل متساوٍ ، ويحظر إجراء قياسات سالبة للسمك.
يجب أن تكون درجة حرارة الاختبار وطاقة الصدمات ذات الفتحة على شكل حرف V متوافقة مع أجهزة الرفع DNV رقم 2.22.يتم سرد قيم الألواح في الهيكل الفولاذي الملحوم الأساسي والأساسي في الجدول أدناه:
| إعادة الإجهاد الناتج (MPa) | السماكة (مم) | درجة حرارة(درجة مئوية) | طاقة التأثير (J) |
| 355 | 6<ر ≤ 25 | 0 | 34 |
| 25 <ر ≤ 50 | -20 | 34 | |
| 50 <ر ≤ 70-40 | -40 | 41 | |
| 70 <طن ≤ 150 | -40 | 50 | |
| 690 | 6 <ر ≤ 25 | 0 | 46 |
| 6 <ر ≤ 25 | -20 | 46 | |
| 50 <ر ≤ 70 | -40 | 46 |
