تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | رافعة برجية رفع Lebus Rope Drum | طلب: | رافعة برجية |
|---|---|---|---|
| مادة: | خليط معدني | قدرة الحبل: | 500 م |
| نوع حبل الأخدود: | ليبوس جروفز | مصدر الطاقة: | هيدروليكي أو كهربائي |
| ضمان: | 12 شهر | تصنيف سريع: | حسب متطلبات العملاء |
| وزن: | 500 كلغ | قطر الحبل: | 20 ملم |
| إبراز: | طبل ونش حبل غير قياسي,طبل ونش حبل التخصيص,أسطوانة Lebus مخدد التخصيص |
||
تعتبر أسطوانة الونش جزءًا مهمًا من الرافعة البرجية.
يتم تثبيت أحد طرفي حبل السلك الجرح في مقبس حبل الأسطوانة من خلال مشبك حبل ، والطرف الآخر
يتم إدخال عجلة التوجيه للسيارة السماء في مجموعة بكرة العربة ، ويتم تثبيت مجموعة بكرة العربة
مجهزة بخطافات وصنابير وخيوط أنابيب الحفر.عندما تعمل الرافعة ، يتم جرحها
يدرك حبل السلك الفولاذي الموجود على الأسطوانة عمل لف وإطلاق الحبل من خلال الدوران الإيجابي والسلبي للأسطوانة
تحمل الأسطوانة شد الحبل السريع للحبل السلكي ، ويجب أن يفي هيكل الأسطوانة بالقوة
في الخارج ، ولكن أيضًا للتأكد من أن حبل السلك متعرج بدقة.
مادة أسطوانة الرافعة المخددة: الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، الألومنيوم ، الفولاذ عالي القوة ، إلخ
معايير المواد: GB ، AISI ، ASME ، ASTM ، JIS ، DIN ، ...
درجة الحرارة المحيطة: -40 درجة مئوية إلى +45 درجة مئوية
درجة حرارة التخزين المحيطة: -40 درجة مئوية إلى +50 درجة مئوية

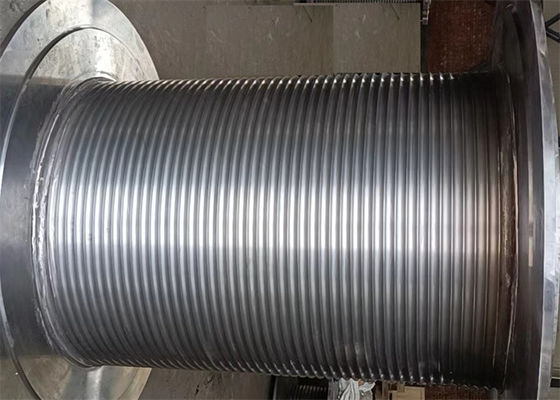

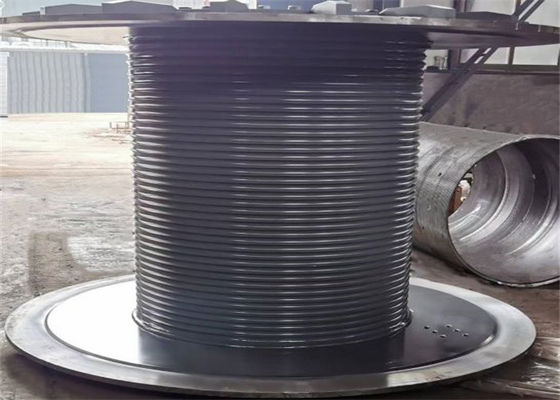

نوع الطبل ذو الأخدود: الأخاديد الحلزونية أو Lebus Grooves
اتجاه دوران الأسطوانة: لليسار أو لليمين
طريقة المعالجة: عمل الآلة
قطر حبل السلك: 3 مم ~ 100 مم
معدات المعالجة: مركز التصنيع باستخدام الحاسب الآلي
مع تطوير رافعات التنقيب عن النفط في العقود الأخيرة ، تظهر الرافعات أكثر.شكل النقل وشكل الهيكل مختلفان ، لكن قاعدة حبل اللف لأسطوانة الرافعة لا تتغير.طورت شركتنا أخاديد حبل LEBUS لها مزايا واضحة.يمكن أن يقلل شكل خط مزدوج من أخدود حبل LEBUS ، مناسب لللف متعدد الطبقات ، بشكل فعال أو يتجنب ظاهرة اضطراب حبل الأسلاك الفولاذية.في عملية تصميم أسطوانة السحب ، تحتوي أسطوانة السحب على نطاق فتح كبير صغير ، اختيار القطر السفلي ، موضع كتلة التوجيه ، هيكل مقبس الحبل ، تباعد أخدود الحبل ، أخدود الحبل ، الزاوية الحلزونية للقسم المتوازي وقسم التسلق تؤثر على تأثير لف حبل الأسطوانة ، لأن هذا ، فإن دراسة هيكل وخصائص أسطوانة الرافعة ، ستساعد على تقليل أو تجنب ظاهرة حبل الرافعة في حقل النفط ، وإطالة استخدام حبل السلك وحياة الأسطوانة.
أخدود حبل مزدوج قابل للطي يجعل الحبل السلكي يتعرج بسلاسة ، ويتم توزيع الحمل بالتساوي بين كل طبقة ، وقد أثبتت الممارسة أن هذه التكنولوجيا تطيل بشكل كبير من عمر خدمة الحبل السلكي ، وتظهر البيانات أنه يمكن أن يطيل عمر حبل السلك أكثر من 500٪ ، ويقلل من السلك تلف الحبل ، وتحسين السلامة ، وتقليل المعدات الميكانيكية لتعطل استبدال الحبل.
| لا: | قطر السلك (مم) | سحب القوة (كن) | اتجاه الدوران | قطر الأسطوانة (مم) | طول الاسطوانة (مم) |
| 1 | 3 ~ 8 | 3 ~ 10 | اليد اليسرى اليد اليمنى | > 160 | <1000 |
| 2 | 10 ~ 16 | 12 ~ 20 | اليد اليسرى اليد اليمنى | > 320 | <1000 |
| 3 | 18 ~ 24 | 20 ~ 80 | اليد اليسرى اليد اليمنى | > 480 | <1000 |
| 4 | 26 ~ 32 | 100 ~ 120 | اليد اليسرى اليد اليمنى | > 640 | <1000 |
| 5 | 34 ~ 40 | 150 ~ 200 | اليد اليسرى اليد اليمنى | > 800 | <1000 |
| 6 | 42 ~ 50 | 240 ~ 400 | اليد اليسرى اليد اليمنى | > 1000 | <1000 |
