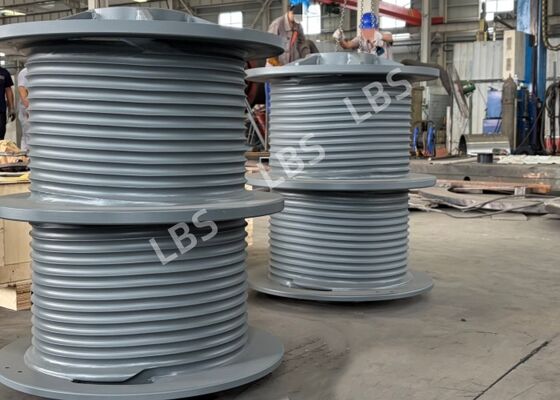

أسطوانة مزدوجة مخددة من ليبوس مطوية بزاوية 60 درجة ومثبتة بمسامير لحبل سلكي بقطر 24 مم

1. وصف المنتج

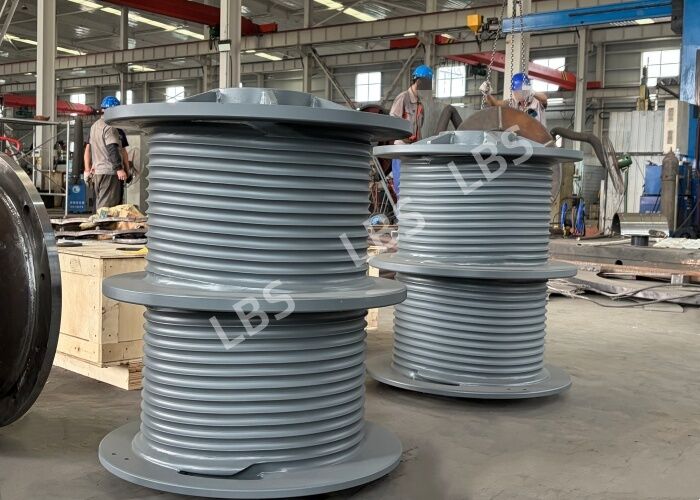

هذه أسطوانة مزدوجة مخددة من ليبوس مصنعة من فولاذ Q355D عالي القوة ومنخفض السبائك. تتميز ببنية مزدوجة الأخدود متناظرة مقسمة بطول أسطوانة إجمالي يبلغ 900 ± 0.3 مم وقطر خارجي يبلغ Φ710. وهي مجهزة بأخاديد حبل ليبوس مطوية بزاوية 60 درجة. الأخاديد الحلزونية اليسرى واليمنى متناظرة بالكامل: يلتف الحلزون الأيسر الحبل من اليسار إلى اليمين، بينما يلتف الحلزون الأيمن الحبل من اليمين إلى اليسار. توجد طبقتان مع 13.5 لفة في كل طبقة وزاوية بداية 0 درجة، مما يتيح لف حبل السلك الفولاذي بشكل منظم في اتجاهين.

يعتمد المنتج على بنية تجميع ملحومة. بالنسبة للألواح الفولاذية التي يزيد سمكها عن 12 مم، يتم تشكيل الأخاديد وفقًا لمعايير اللحام GB985-88 و GB986-88. يتم إزالة جميع الحواف الحادة وتدويرها؛ ويتم تنظيف اللحامات من الخبث وصقلها. تضمن الأخاديد المشكلة بدقة لف حبل السلك الفولاذي بسلاسة وتقلل من مخاطر سحق الحبل أو انغراسه أو لفه بشكل غير منظم. يتم ترتيب فتحات مسامير التثبيت على الشفاه في كلا الطرفين للتجميع المباشر مع الرافعات ومعدات الرفع، وهي مناسبة لظروف العمل في رفع الآلات البحرية والإنشائية.

2. معلمات المنتج

3. مزايا المنتج

(1) تصميم أخدود حبل ليبوس مطوي بزاوية 60 درجة: توجه الأخاديد الحلزونية اليسرى واليمنى المتناظرة لف حبل السلك الفولاذي متعدد الطبقات بشكل أنيق، مما يمنع سحق الحبل أو قفزه أو انغراسه، مما يطيل عمر خدمة حبل السلك بشكل كبير ويقلل من تكاليف الصيانة.

(2) مادة عالية القوة: يوفر فولاذ Q355D عالي القوة ومنخفض السبائك أداءً ممتازًا في التأثير عند درجات الحرارة المنخفضة، ومقاومة التعب، وقدرة تحمل الأحمال، وهو مثالي للأحمال الثقيلة والبيئات البحرية المسببة للتآكل.

(3) بنية حلزونية متناظرة دقيقة: يضمن الحلزون الأيسر والأيمن المتناظر بالكامل مع زاوية بداية 0 درجة لفًا متزامنًا ومستقرًا للحبل في اتجاهين، وحملًا متوازنًا على طرفي الأسطوانة، وتشغيلًا أكثر سلاسة للرافعة.

(4) تقنية لحام ناضجة: يتم تشكيل الألواح السميكة وفقًا لمواصفات اللحام الوطنية، مع لحامات مصقولة. تضمن قوة اللحام العالية ومقاومة الأحمال المتناوبة بنية شاملة قوية وموثوقة.

(5) تشكيل دقيق: يتم التحكم في الأبعاد الحرجة ضمن تفاوتات ضيقة. تلبي التفاوتات الهندسية للشفاه والتجويف الداخلي المتطلبات، مما يوفر دقة تجميع عالية وتركيزًا جيدًا للتركيب لتقليل اهتزاز المعدات.

(6) تشطيب سطحي محسّن: الحواف الحادة التي تم إزالة الحواف منها وتدويرها بالإضافة إلى اللحامات المصقولة تلغي تركيز الإجهاد وتمنع تلف قطع حبل السلك.

4. سيناريوهات التطبيق

يستخدم بشكل أساسي في معدات الرفع الثقيلة للهندسة البحرية بما في ذلك الرافعات البحرية، ورافعات سطح السفينة البحرية، ومنصات حفر النفط والغاز البحرية، ومعدات رفع السفن، وأنظمة رافعات الرافعات العائمة. كما أنه قابل للتطبيق على الرافعات المينائية الثقيلة ورافعات التعدين.
