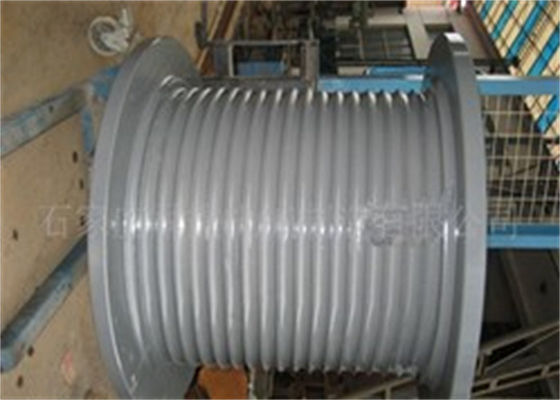

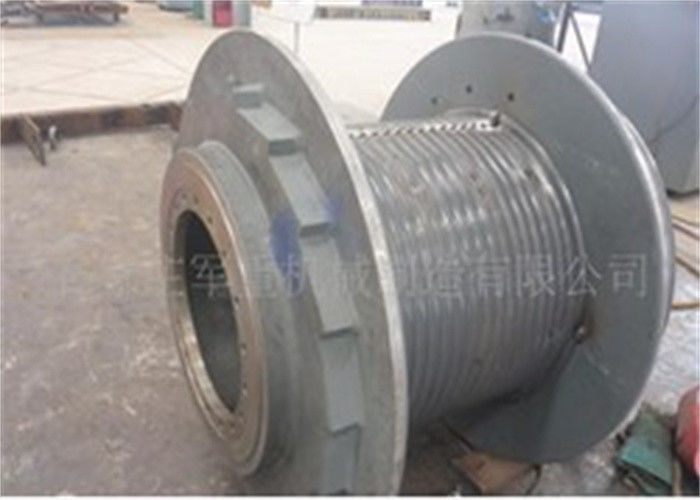

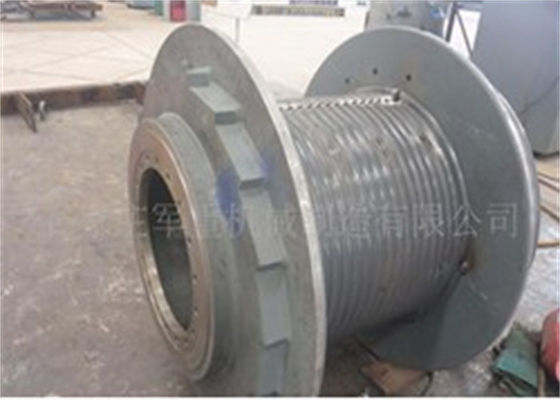

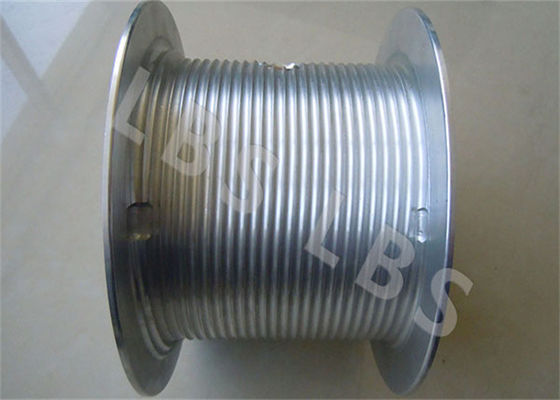

12mm سلك حبل مخدد طبل

قدرة تحمل قوية معدات التعدين سلك حبل فولاذي كابل ونش طبل

إشارة / مزدوجة طبل ونش الوصف

الطبل هو أحد الأجزاء المهمة في آلات الرفع، شsed لتلف حبل السلك في آلية الرفع أو آلية الجر.عن طريق نقل القوة الدافعة التي يوفرها جهاز الدفع الهيدروليكي أو الكهربائي إلى الحبل السلكي ، تتحول الحركة الدورانية لجهاز القيادة إلى الحركة الخطية المطلوبة.

1. حسب عدد طبقات اللف:

1) لف واحد:يتم لف طبقة واحدة فقط من الحبل السلكي على الأسطوانة ، وعادة ما يتم قطع الأخدود الحلزوني على الأسطوانةطبل السطحية.

2) لف مزدوج:يتم لف الأسطوانة بطبقتين من الحبل السلكي ، ويمكن استخدام الأخاديد الحلزونية أو أخاديد الليبوس.

3) متعدد اللف:لف حبل سلكي متعدد الطبقات على الأسطوانة ، يستخدم لارتفاع رفع كبير بشكل خاص أو مناسبات آلية مدمجة ، سطح أسطوانة قطع الأخاديد lebus.

2. وفقًا لطريقة المعالجة:

1) صب الطبل:عادة ما تكون مادة الصب من الصلب المصبوب أو الحديد الزهر.

2) أسطوانة اللحام:يتكون قلب الأسطوانة من أنبوب غير ملحوم أو ملفوف بصفيحة فولاذية وشفة لحام وأسطوانة جوهر، والقضاء على إجهاد اللحام قبل المعالجة بالقطع.

3. حسب عدد تجزئة الاسطوانة

1) لف مزدوج:يمكن لف حبلين من الأسلاك حول أسطوانة.يمكن لف الحبل في نفس الاتجاه أو في الاتجاه المعاكس

2) متعدد اللف:ينقسم سطح الأسطوانة إلى عدة براميل بواسطة حواجز ، يمكن استخدام كل منها بشكل منفصل لتصفية الحبل.

نطاق تطبيق رافعة التعدين

تستخدم رافعة المناجم بشكل أساسي في عمليات معالجة وتعبئة الخامات تحت الأرض أو في حفرة مكشوفة في مناجم المعادن والمناجم الأخرى.إنها تستخدم بشكل أساسي في نقل الأمشاط الأفقية ، ويمكن استخدامها أيضًا للزاوية الأفقية أو المائلة التي لا تزيد عن 44 درجة من نقل الأمشاط المنحدرة ، ولا يمكن استخدامها كمعدات رفع.يمكن للسائق العمل يدويًا على جانب الرافعة ، أو عن طريق الضغط على زر على بعد بضعة أمتار إلى عشرات الأمتار من الرافعة.

وصف هيكل الرافعة المنجمية

ونش المناجم لديه ترس تخفيض ، أسطوانة رئيسية ، أسطوانة مساعدة ، جهاز تحكم ، جهاز توجيه حبل فولاذي وتكوين محرك.يتم تثبيت هذه الأجزاء على التوالي داخل وخارج الغلاف.الغلاف عبارة عن جزء يتمتع بصلابة جيدة ، والذي لا يلعب دورًا وقائيًا وداعمًا فحسب ، بل يتحمل أيضًا كل الأحمال.يتم تثبيته على شقين متصلين بالمؤسسة.تحتوي الرافعة المزدوجة على بكرة رئيسية (مثبتة على الجانب الأيمن ، أي بالقرب من المحرك) وبكرة ثانوية (مثبتة على الجانب الأيسر).تحتوي الرافعة ثلاثية الأسطوانات على أسطوانة رئيسية (مركبة في المنتصف) ، وبراميلان فرعيتان (مثبتتان على اليسار واليمين) ، أو براميلتين رئيسيتين (مثبتتين على اليمين والوسط) ، وطبلة فرعية واحدة (مثبتة على على اليسار) ، ولكل منها جهاز توجيه مطابق ودليل حبل فولاذي.

معدات التجهيز: مركز التصنيع باستخدام الحاسب الآلي

اتجاه دوران الأخاديد: اليسار

قطر حبل السلك: 3 مم ~ 65 مم

كل طبقة Laps: 20.5 لفة

طبقة: 5 طبقة

نوع أخدود الحبل: LEBUS Rope Groove

عدد الحبال: اثنان
