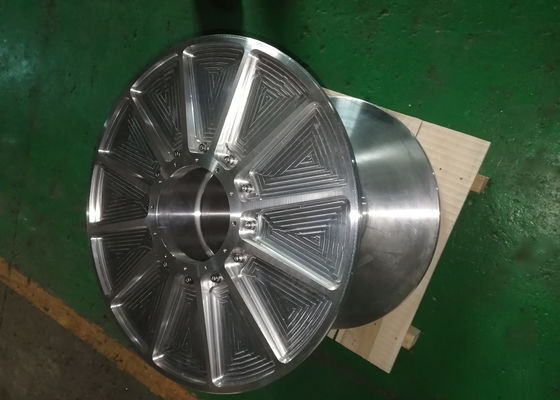

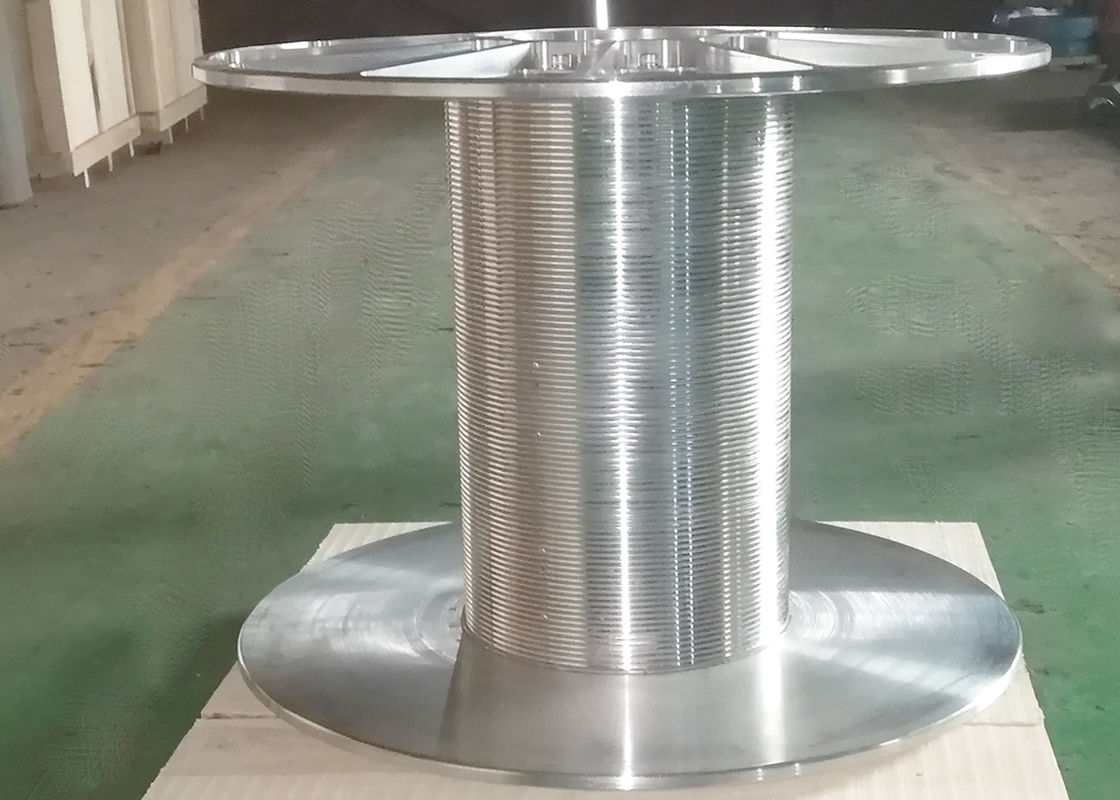

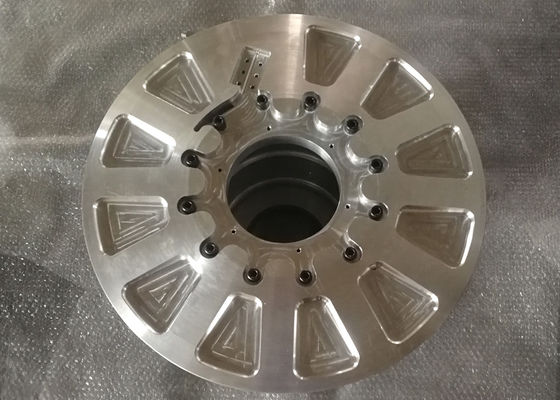

متعددة الأغراض 4 مم كبل معدني طبل سلك ممتد للبناء

تمديد سلك حبل انزلاق كابل ونش طبل لجسم الرفع

الطبل هو أحد الأجزاء المهمة فيآلات الرفع، تستخدم لتصفية حبل السلك في آلية الرفع أو آلية الجر.عن طريق نقل القوة الدافعة التي يوفرها جهاز الدفع الهيدروليكي أو الكهربائي إلى الحبل السلكي ، تتحول الحركة الدورانية لجهاز القيادة إلى الحركة الخطية المطلوبة.

1. حسب عدد طبقات اللف:

1) لف واحد:يتم لف طبقة واحدة فقط من حبل السلك على الأسطوانة ، وعادة ما يتم قطع الأخدود الحلزوني على الأسطوانةطبلسطح.

2) لف مزدوج:يتم لف الأسطوانة بطبقتين من الحبل السلكي ، ويمكن استخدام الأخاديد الحلزونية أو أخاديد الليبوس.

3) متعدد اللف:لف حبل سلكي متعدد الطبقات على الأسطوانة ، يستخدم لارتفاع رفع كبير بشكل خاص أو مناسبات آلية مدمجة ، سطح أسطوانة قطع الأخاديد lebus.

2. وفقًا لطريقة المعالجة:

1)صب الطبل:عادة ما تكون مادة الصب من الصلب المصبوب أو الحديد الزهر.

2) أسطوانة اللحام:يتكون قلب الأسطوانة من أنبوب غير ملحوم أو ملفوف بصفيحة فولاذية وشفة لحام وأسطوانةجوهر، والقضاء على إجهاد اللحام قبل المعالجة بالقطع.

3. حسب عدد تجزئة الاسطوانة

1) لف مزدوج:يمكن لف حبلين من الأسلاك حول أسطوانة ، ويمكن لف الحبل في نفس الاتجاه أو في الاتجاه المعاكس

2) متعدد اللف:ينقسم سطح الأسطوانة إلى عدة براميل بواسطة حواجز ، يمكن استخدام كل منها بشكل منفصل لتصفية الحبل.

أربعة أسطوانة رافعة ، أربعة رافعة هوك.أربعة حبال سلكية مثبتة على أسطوانة ، على التوالي ، من الأسطوانة ، من أسفل الأسطوانة ، عندما تدور الأسطوانة ، حاوية رفع واحدة للأعلى ، والحاوية الأخرى لأسفل.

مركبات اساسيه

الأسطوانة ، مجموعة عمود الأسطوانة ، وهي المكونات الأساسية للرافعة.

آلية الكبح ، بما في ذلك الفرامل الميكانيكية وفرامل الماء (الفرامل الكهرومغناطيسية).

رأس القط ومجموعة عمود رأس القط ، تستخدم لشد مشبك السلك الفضفاض ، ورفع الأشياء الثقيلة ؛يشتمل ونش الحفارة الثقيل أيضًا على أسطوانة إنقاذ لاستخراج البرميل الأساسي.

نظام النقل ، وإدخال وتوزيع الطاقة ونقل الحركة ، للرافعة الداخلية المتغيرة السرعة بالإضافة إلى عمود النقل وعمود الأسطوانة ، وعمود رأس القط ، ولكن أيضًا بما في ذلك السلاسل والتروس وأجزاء المحور وعمود النقل الوسيط للقرص الدوار.

يعد نظام التحكم ، بما في ذلك الأسنان والأسنان والقابض الهوائي ووحدة الحفار وأجزاء صمام التحكم وما إلى ذلك ، جزءًا لا يتجزأ من نظام التحكم في منصة الحفر

أنظمة التشحيم ، بما في ذلك تزييت الزبدة ، والتشحيم بالتنقيط ومحرك الختم ، والرش أو التزييت القسري.

نظام دعم بإطار ملحوم أو إطار صدفي.

معدات التجهيز: مركز التصنيع باستخدام الحاسب الآلي

اتجاه دوران الأخاديد: اليد اليسرى

قطر حبل السلك: 3 مم ~ 65 مم

كل طبقة Laps: 20.5 لفة

طبقة: 5 طبقة

نوع أخدود الحبل: LEBUS Rope Groove

عدد الحبال: اثنان
