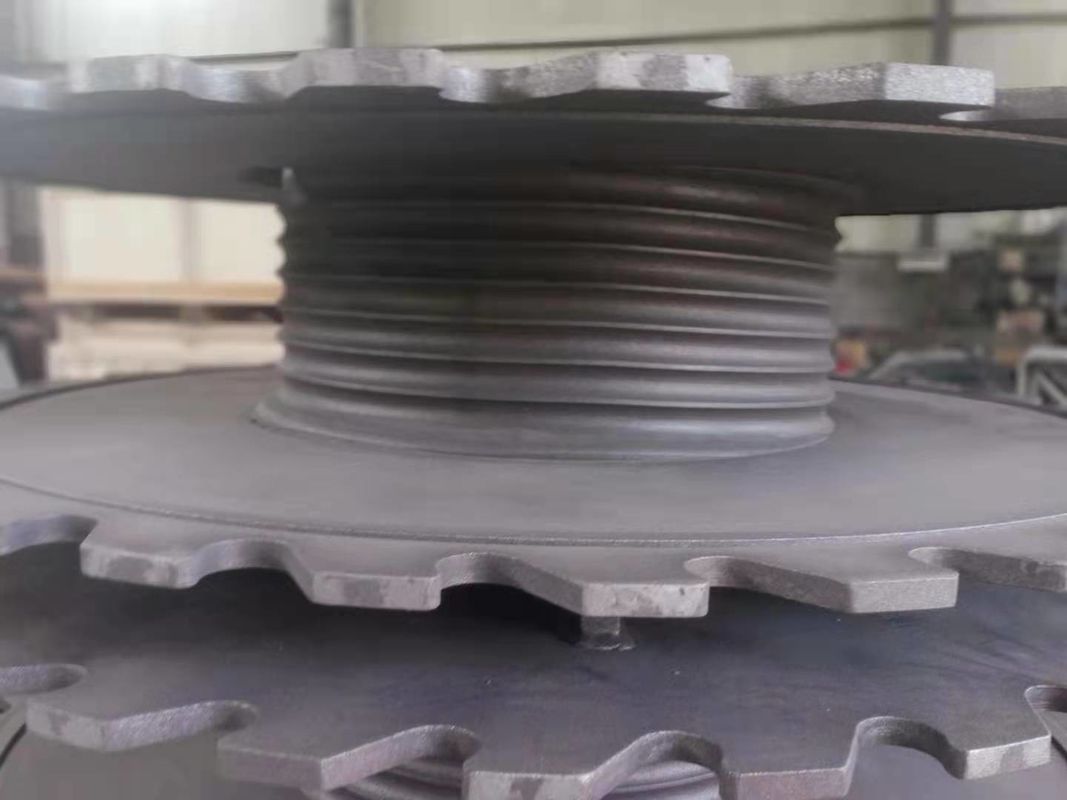

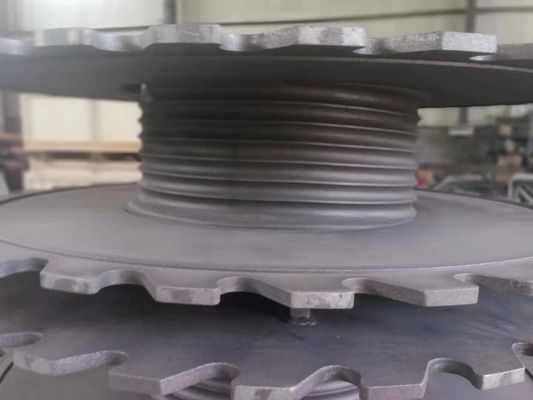

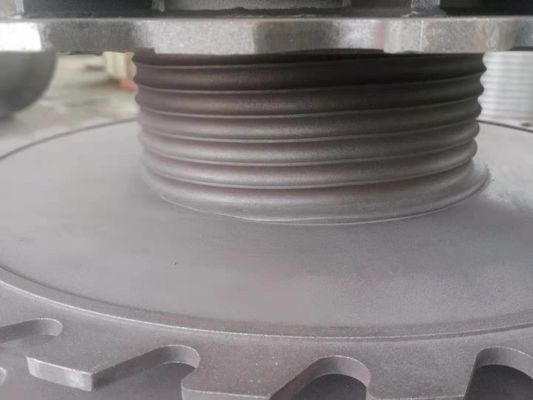

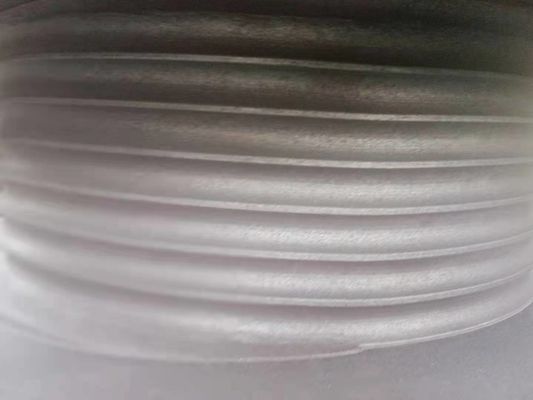

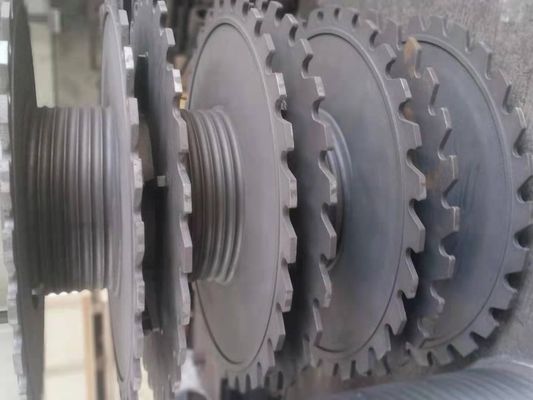

حبل أسلاك الفولاذ الكربوني رفع نموذج واحد Lebus ونش طبل مخدد

مخدد ونش طبل مقدمة

يتألف الجهاز من جسم الأسطوانة المشقوق ، ويتم معالجة أخدود الحبل على جسم الأسطوانة المشقوقة ، ويتم فتح أخدود التسلق الأساسي وأخدود التسلق الثانوي على جسم الأسطوانة المشقوقة ، وتكون زاوية التسلق لأخدود التسلق الأساسي من 0 درجة إلى 72 درجة ، نقطة نهاية التسلق لأخدود التسلق الأساسي هي نقطة البداية لأخدود التسلق الثانوي.يدرك نموذج المنفعة تجنب اضطراب الحبل وقضم الحبل بسبب خطأ اللحام ، ويبسط تكنولوجيا المعالجة ويوفر تكلفة المعالجة.يتغلب نموذج المنفعة على تشوه هيكل الأسطوانة الحالي المعالج بعد التجميع واللحام ، مما يؤدي إلى عدم تناسق المراكز في طرفي جسم الأسطوانة ، وفي الوقت نفسه ، هناك بعض أوجه القصور التي لا يمكن أن تضمن دقة خطوة الخيط و قوة سطح الخيط

شروط خدمة Lebus groove

1. يجب أن تكون حواف الأسطوانة متعامدة مع جدار الأسطوانة في أي ظروف ، حتى تحت الحمل.

2. يجب أن يظل الحبل تحت الشد في عملية التخزين المؤقت بحيث يتم سحق الحبل ضد جدار الأخدود.عندما لا يستوفي التخزين المؤقت هذا الشرط ، يجب استخدام بكرة ضغط. يوصى عمومًا أن يكون شد الحبل 2٪ على الأقل كسر التوتر أو 10٪ حمل عمل.

3. يجب ألا يزيد مدى زاوية الأسطول بشكل عام عن 1.5 درجة ولا يقل عن 0.25 درجة.

4. عندما يلتف الحبل السلكي المنطلق من الأسطوانة حول الحزم ، يجب أن يكون مركز الحزم فوق مركز الأسطوانة.

5. يجب أن يظل الحبل مستديرًا ، وليس مفكوكًا ، حتى تحت الحمل الأقصى.

6. يجب أن يكون الحبل هيكل مضاد للدوران.

7. الثابتة والمتنقلة قياس تغيير قطر الحبل تحت حمولة مختلفة.

يتقدم

بالمقارنة مع الأسطوانة العامة غير المحززة (الملساء) والأسطوانة المحززة الحلزونية ، فإن أكمام الأسطوانة الفولاذية المخددة لها مزايا واضحة في اللف الأنيق لحبل السلك الفولاذي متعدد الطبقات.أخدود الحبل المزدوج Lbs يجعل لف حبل الأسلاك الفولاذية أكثر سلاسة ويتم توزيع الحمل بين الطبقات بالتساوي ، ويقلل من عدم انتظام اللف غير المنتظم وقضم الحبل في عملية ترتيب حبل الأسلاك الفولاذية ، ويقلل من تلف حبل الأسلاك الفولاذية ، ويطيل عمر خدمة حبل الأسلاك الفولاذية ، يحسن من سلامة تشغيل المعدات ، ويتجنب وقت إيقاف تشغيل المعدات الميكانيكية بسبب استبدال الحبل غير المنتظم

اِصطِلاحِيّ تخصيص

طبل الأخدودتعبير:طبل الأساسية ، الشفاه ، رمح ، إلخ
المعالجة: براميل من الحبال مع أخاديد مقطوعة بداخلها مباشرة. أسطوانة Winch مع شفة ، يتم قطع أخدود LBS مباشرة في جسم الأسطوانة ، وفقًا لمتطلبات العملاء ، تكون الفلنجات إما ملحومة أو مثبتة بمسامير ملولبة.يتم تحديد هندسة الأخدود من خلال بناء الحبل ، والقطر والطول ، والتطبيق.يحتوي الأسطوانة على أبعاد التركيب المطلوبة لظروف التشغيل الفعلية.
