تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | طبل ونش كابل مع الأكمام | كمية الطبل: | مفرد او مثنى |
|---|---|---|---|
| تصميم الطبل: | lebus مخدد | مادة: | Q355B |
| مدى التطبيق: | مرفاع أو رافعة | مصدر الطاقة: | كهربائي |
| قدرة الحبل: | 560 ملم | قطر الحبل: | 25 ملم |
| certification: | ccs | طريقة الاتصال: | اللحام أو الترباس |
| إبراز: | lebus groove Sleeves كبل ونش طبل,بكرة ونش كبل طبل,كبل متعدد الطبقات lebus grooved drum |
||
| اسم المنتج | طبل ونش الكابل |
| كمية الطبل | مفرد او مثنى |
| تصميم الطبل | أخدود LBS أو أخدود حلزوني |
| مادة | الكربون الفولاذ المقاوم للصدأ وسبائك الفولاذ |
| مقاس | التخصيص |
| مدى التطبيق | تشغيل محطة تعدين البناء |
| مصدر الطاقة | كهربائية وهيدروليكية |
| قدرة الحبل | 100 ~ 300 م |
مادة أسطوانة الرافعة المخددة: الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، الألومنيوم ، الفولاذ عالي القوة ، إلخ
معايير المواد: GB ، AISI ، ASME ، ASTM ، JIS ، DIN ، ...
درجة الحرارة المحيطة: -40 درجة مئوية إلى +45 درجة مئوية
درجة حرارة التخزين المحيطة: -40 درجة مئوية إلى +50 درجة مئوية
نوع الطبل ذو الأخدود: الأخاديد الحلزونية أو Lebus Grooves
اتجاه دوران الأسطوانة: لليسار أو لليمين
طريقة المعالجة: عمل الآلة
قطر حبل السلك: 3 مم ~ 100 مم
معدات المعالجة: مركز التصنيع باستخدام الحاسب الآلي
| لا: | قطر السلك (مم) | سحب القوة (كن) | اتجاه الدوران | قطر الأسطوانة (مم) | طول الاسطوانة (مم) |
| 1 | 3 ~ 8 | 3 ~ 10 | اليد اليسرى اليد اليمنى | > 160 | <1000 |
| 2 | 10 ~ 16 | 12 ~ 20 | اليد اليسرى اليد اليمنى | > 320 | <1000 |
| 3 | 18 ~ 24 | 20 ~ 80 | اليد اليسرى اليد اليمنى | > 480 | <1000 |
| 4 | 26 ~ 32 | 100 ~ 120 | اليد اليسرى اليد اليمنى | > 640 | <1000 |
| 5 | 34 ~ 40 | 150 ~ 200 | اليد اليسرى اليد اليمنى | > 800 | <1000 |
| 6 | 42 ~ 50 | 240 ~ 400 | اليد اليسرى اليد اليمنى | > 1000 | <1000 |
1. تتميز منتجاتنا بهيكل مدمج وخفيف الوزن وآمن وسهل التشغيل.
2. تُستخدم منتجاتنا في عمليات الرفع العامة والنقل وغيرها من الأعمال في آلات الأسطح البحرية ، والموانئ ، والبترول ، وآلة الحفر ، والآلات الهندسية ، والتعدين ، والاستكشاف الجيولوجي ، وآلات البناء وما إلى ذلك.
3. تم تصميم المنتجات وتصنيعها وفقًا لـ API Spec 7K "مواصفات معدات الحفر".
4. بدء عالية وكفاءة العمل
5. عملية موثوقة مع ضوضاء قليلة
1) حبل سلكي أو قطر الكابل (مم)
2) قطر الاسطوانة الرئيسية (مم)
3) العرض بين الفلنجات (مم)
4) يتم استيعاب طول الحبل أو الكابل
5) مواد ومتطلبات الاسطوانة
6) أقصى حمل تشغيل على الحبل أو الكابل
7) اتجاه دخول حبل السلك
8) نوع دخول الحبل
9) المسافة إلى الحزم الثابتة والموضع بين الشفاه
10) القطر الخارجي للشفاه
مركز التصنيع باستخدام الحاسب الآلي
1. الفولاذ الإنشائي الكربوني: Q235A / B / C / D / E SS400 A36 SM400 St37-2 S235J ...
2. سبائك الصلب منخفضة القوة العالية: Q345A / B / C / D / E Q390 Q420 Q460 15GrMo 20GrMo 12GrMoVNi 42GrMo ...
3.سبائك الفولاذ الإنشائي: 20Mn2 40Mn2 15Cr 30Cr 20CrMnMo 20CrNi ...
4. مواد البوليمر ومواد الألياف ومواد النايلون البولي أميد.
5. مواد الفولاذ المقاوم للصدأ ، مواد الألومنيوم ، إلخ.
يمكن اختيار مادة المنتج وفقًا لطلب العميل
معدات التجهيز: مركز التصنيع باستخدام الحاسب الآلي
اتجاه دوران الأخاديد: اليد اليسرى
قطر حبل السلك: 3 مم ~ 65 مم
كل طبقة Laps: 20.5 لفة
طبقة: 5 طبقة
نوع أخدود الحبل: LEBUS Rope Groove
عدد الحبال: اثنان
تكوين أسطوانة الأخدود: لب الأسطوانة ، والشفاه ، والعمود ، وما إلى ذلك

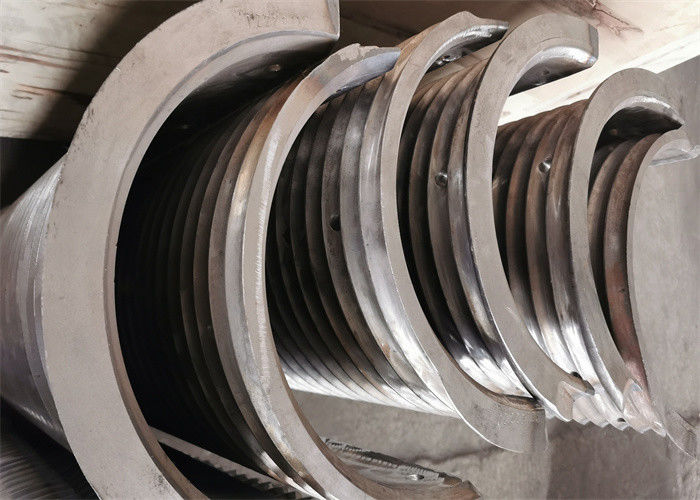

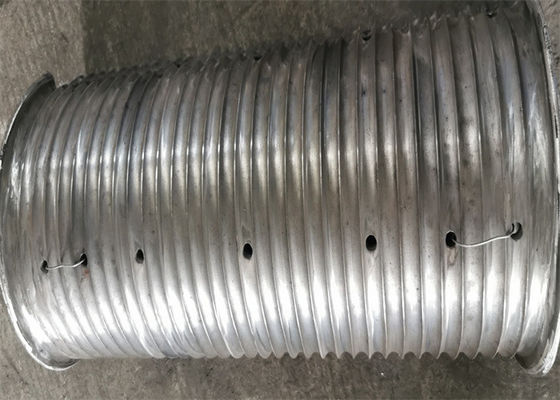

المعالجة: براميل من الحبال مع أخاديد مقطوعة بداخلها مباشرة. أسطوانة Winch مع شفة ، يتم قطع أخدود LBS مباشرة في جسم الأسطوانة ، وفقًا لمتطلبات العملاء ، تكون الفلنجات إما ملحومة أو مثبتة بمسامير ملولبة.يتم تحديد هندسة الأخدود من خلال بناء الحبل ، والقطر والطول ، والتطبيق.يحتوي الأسطوانة على أبعاد التركيب المطلوبة لظروف التشغيل الفعلية.
1. عمليات الحفر
2. الرافعات / الرافعات
3. في الخارج
4. التعدين والسجل
