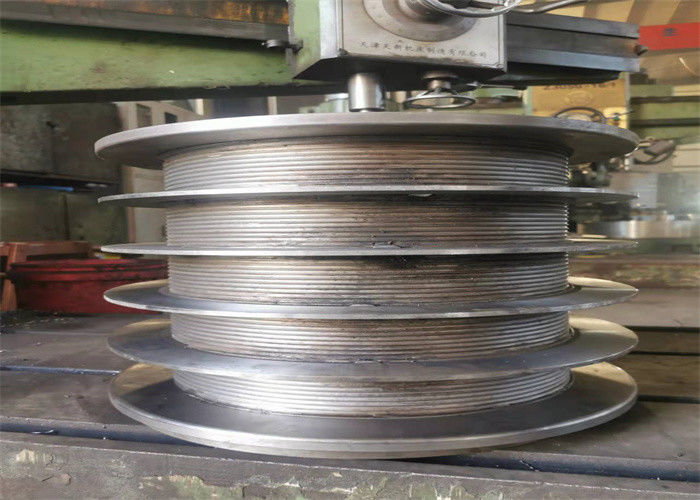

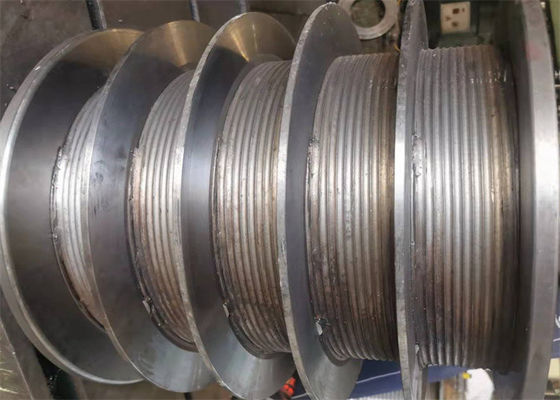

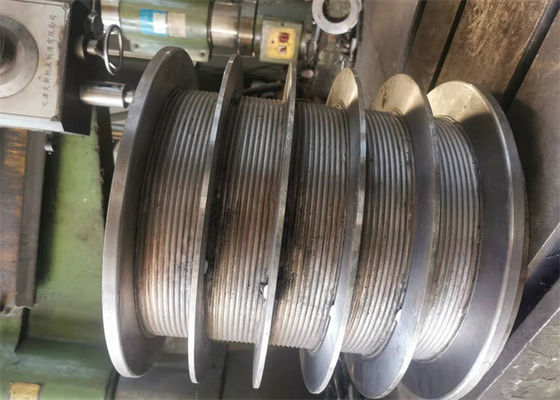

متعدد الطبقات لف كابل ونش طبل سلك حبل متعددة Lebus مخدد



لقد رأينا الحاجة إلى تحسين التخزين المؤقت للحبل السلكي في الحفارات وبدأت في تجربة طرق مختلفة وفي النهاية أنشأنا نمط "LeBus" الذي لا يزال أفضل طريقة مستخدمة اليوم لتخزين طبقات متعددة من الحبال السلكية بالتساوي والدقة.مع قيام LeBus الآن بتوريد منتجاتها إلى جميع الصناعات التي تحتاج إلى تخزين طبقات متعددة من الحبال ، لا يزال LeBus يتذكر المكان الذي بدأ فيه وما بعده لدعم حقل النفط مع LeBus Grooving ، وأكثر من ذلك بكثير.حتى يومنا هذا ، لا يزال LeBus مستخدمًا عمليًا في كل جهاز حفر وجهاز حفر الآبار في العالم..



مادة أسطوانة الرافعة المخددة: الكربون الصلب ، سبائك الصلب ، الفولاذ المقاوم للصدأ ، الألومنيوم ، الفولاذ عالي القوة ، إلخ

معايير المواد: GB ، AISI ، ASME ، ASTM ، JIS ، DIN ، ...

درجة الحرارة المحيطة: -40 درجة مئوية إلى +45 درجة مئوية

درجة حرارة التخزين المحيطة: -40 درجة مئوية إلى +50 درجة مئوية

نوع الطبل ذو الأخدود: الأخاديد الحلزونية أو Lebus Grooves

اتجاه دوران الأسطوانة: لليسار أو لليمين

طريقة المعالجة: عمل الآلة

قطر حبل السلك: 3 مم ~ 100 مم

معدات المعالجة: مركز التصنيع باستخدام الحاسب الآلي



لا:	قطر السلك (مم)	سحب القوة (كن)	اتجاه الدوران	قطر الأسطوانة (مم)	طول الاسطوانة (مم)
1	3 ~ 8	3 ~ 10	اليد اليسرى اليد اليمنى	> 160	<1000
2	10 ~ 16	12 ~ 20	اليد اليسرى اليد اليمنى	> 320	<1000
3	18 ~ 24	20 ~ 80	اليد اليسرى اليد اليمنى	> 480	<1000
4	26 ~ 32	100 ~ 120	اليد اليسرى اليد اليمنى	> 640	<1000
5	34 ~ 40	150 ~ 200	اليد اليسرى اليد اليمنى	> 800	<1000
6	42 ~ 50	240 ~ 400	اليد اليسرى اليد اليمنى	> 1000	<1000



يعتمد أخدود حبل الأسطوانة لرافعة الحفر على شكل هيكل خط مزدوج مكسور ، وخصائصه هي أخدود حبل قطري ويظهر أخدود الحبل المستقيم بالتناوب ، وبالتالي تشكيل منطقتين أخدود حبل قطري واثنين من أخدود الحبل المستقيم على سطح الأسطوانة.يشير ما يسمى بأخدود الحبل المائل إلى أخدود الحبل الذي يتقاطع قطريًا مع ناقل الأسطوانة ، ويشير أخدود الحبل المستقيم إلى أخدود الحبل الذي يتقاطع مباشرةً مع ناقل الأسطوانة أو موازٍ للحافة.يتحكم الأخدود القوي القطري في درجة أخدود الحبل ، والذي يمثل نسبة صغيرة في دائرة أخدود الحبل.يمكن لنقطة هيكلها أن تخفف بشكل فعال مشاكل تشوه البثق والاحتكاك المتبادل والتآكل المبكر للحبل السلكي أثناء التحميل.

يمكن معالجة معالجة وإنتاج lebus groove مباشرة على الأسطوانة ككل ، ويمكن أيضًا تحويلها إلى مجموعة مع أخدود الحبل ، وتصنيعها في نوع منقسم ، ملفوفة في أسطوانة ناعمة عند التثبيت ، متصلة بـ من خلال البراغي أو اللحام.يمكن تقسيم مادة برميل أخدود الحبل القابل للطي إلى الفولاذ الكربوني ، والفولاذ المقاوم للصدأ ، وسبائك الفولاذ ، والألمنيوم أو الألياف الزجاجية ، إلخ. يمكن تصنيع البرميل عن طريق درفلة الألواح أو الصب.



من أجل تلبية متطلبات تكنولوجيا الحفر والنقل ، عادة ما يتم تصميم الرافعة كمحرك متعدد الأعمدة ونقل منفصل ، الأمر الذي لا يجعل النظام معقدًا فحسب ، بل يزيد أيضًا من التكلفة وأعباء عمل التركيب.تحقيقا لهذه الغاية ، قام مخطط نقل الرافعة ووضع إدخال الطاقة وهيكل إطار الرافعة بعمل رائد ، صممت شركتي رافعة متعددة الأسطوانات.تتكون الرافعة بشكل أساسي من القاعدة ، وإطار الونش ، وعمود الأسطوانة ، وعمود الأسطوانة الرملية ، وصناديق محرك العمود ، وفرامل القرص ، وجهاز التاج المقاوم للاصطدام ، وآلية الفرامل الرئيسية والحفار الأوتوماتيكي ، وما إلى ذلك ، وتحويل الطاقة بين عمود الإدخال والعمود يعتمد ناقل الحركة الميكانيكي ، عمود القيادة وتحويل الأسطوانة بين القابض الهوائي للتبديل ، مع أربعة يتم حظرها ، والعتاد العكسي.تم استخدام برنامج العناصر المحدودة لمحاكاة وتحليل عمود الأسطوانة والتحقق من قوتها وصلابتها.تظهر نتائج التحليل والفحص أن تصميم الأسطوانة وإطار الرافعة معقول ويفي بمتطلبات العمل العملية.



1. تتميز منتجاتنا بهيكل مدمج وخفيف الوزن وآمن وسهل التشغيل.

2. تُستخدم منتجاتنا في عمليات الرفع العامة والنقل وغيرها من الأعمال في آلات الأسطح البحرية ، والموانئ ، والبترول ، وآلة الحفر ، والآلات الهندسية ، والتعدين ، والاستكشاف الجيولوجي ، وآلات البناء وما إلى ذلك.

3. تم تصميم المنتجات وتصنيعها وفقًا لـ API Spec 7K "مواصفات معدات الحفر".

4. بدء عالية وكفاءة العمل

5. عملية موثوقة مع ضوضاء قليلة
