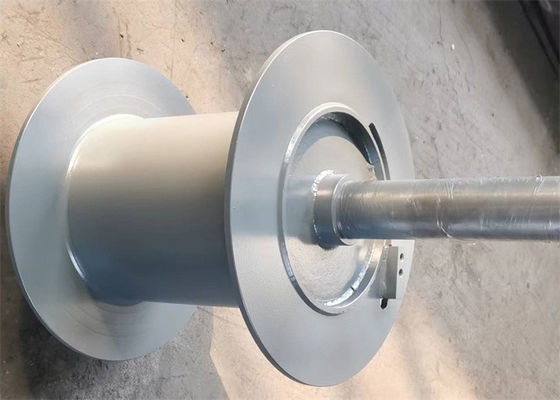

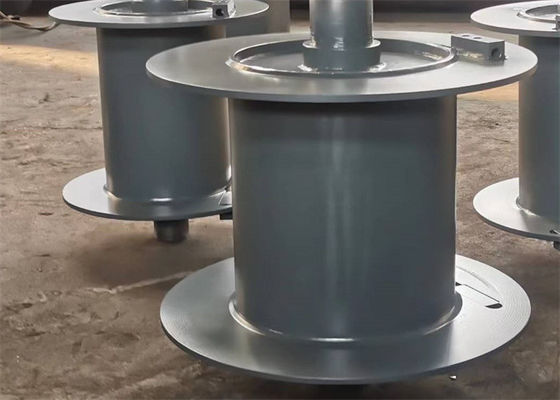

لف كابل الرافعة الرافعة ، طبل ونش حبل الأسلاك لسفينة قارب مرساة مرساة



يتمثل دور أسطوانة الرافعة بشكل أساسي في نقل سرعة وعزم دوران المحرك إليها من خلال المغزل إلى السرعة الخطية للحبل السلكي المحيط بها ، من أجل رفع الجسم وخفضه.
وفقًا لعملية التصنيع المختلفة ، يمكن تقسيم هيكل الأسطوانة للرافعة إلى نوع مختلط من اللحام المصبوب (عجلة داعمة للصب ، أسطوانة للحام) ونوع اللحام.



قطر الأسطوانة لا يقل عن 19 مرة من قطر حبل السلك.

يمكن لجدار الأسطوانة أن يتحمل القوة المشدودة للحبل السلكي ؛يمكن للجانب أن يتحمل القوة الجانبية الناتجة عن حبل سلكي.

لا تقل المسافة بين الصفيحة الجانبية للأسطوانة الطرفية وحبل اللف الخارجي عن ضعف قطر حبل السلك.



لا:	قطر السلك (مم)	سحب القوة (كن)	اتجاه الدوران	قطر الأسطوانة (مم)	طول الاسطوانة (مم)
1	3 ~ 8	3 ~ 10	اليد اليسرى اليد اليمنى	> 160	<1000
2	10 ~ 16	12 ~ 20	اليد اليسرى اليد اليمنى	> 320	<1000
3	18 ~ 24	20 ~ 80	اليد اليسرى اليد اليمنى	> 480	<1000
4	26 ~ 32	100 ~ 120	اليد اليسرى اليد اليمنى	> 640	<1000
5	34 ~ 40	150 ~ 200	اليد اليسرى اليد اليمنى	> 800	<1000
6	42 ~ 50	240 ~ 400	اليد اليسرى اليد اليمنى	> 1000	<1000



أ.آلات الرافعة: آلة رفع الجسر ، رافعة برجية ، رافعة جسرية ، ونش رافعة مجنزرة ، إلخ
ب ، صناعة البترول: جهاز حفر البترول ، رافعة جرار البترول ، جهاز صيانة الآبار البترولية ، ونش وحدة الضخ المثبتة على المقطورة ، ونش التسجيل ، إلخ
ج.الآلات البحرية البحرية: ونش الرافعة البترولية البحرية ، ونش الإرساء ، ونش الجر ، ونش ركوب الإنسان ، ونش المرساة ، ونش هيدروليكي ، إلخ
د.آلات البناء: ونش مسح الجدار ، الرافعة المتعرجة ، الرافعة ، إلخ
ه.الآلات الهندسية: ونش الكابلات ، رافعة برجية ، آلة دق الخوازيق ، ونش هيدروليكي ، إلخ
F.ونش التعدين: ونش إيفاد ، ونش سحب الدعامة ، ونش غرق ، إلخ
